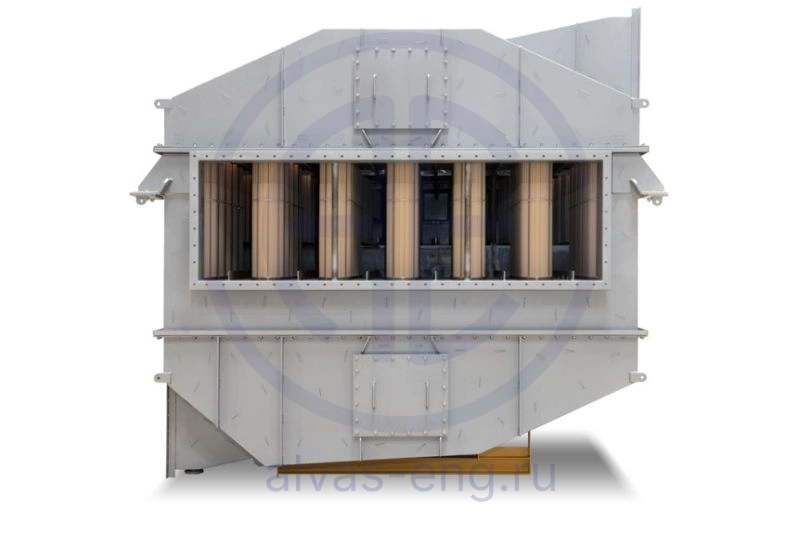

Конструктивно воздухоподогреватель HeatMatrix LUVO представляет собой кожух (цилиндрический или прямоугольный), в котором размещены вертикально трубные пучки из полимерного материала. Каждый пучок имеет крепкую сотовую конструкцию, устойчивую к вибрациям, резким скачкам температур и высоким скоростям газа. Трубки внутри пучка крепятся друг к другу посредством специальных клипс-защелок.
Горячие дымовые газы всегда проходят по трубкам сверху вниз, а холодный воздух - снизу вверх между трубками. Данное противоточное направление движение рабочих сред позволяет добиться высокой эффективности теплообмена. Конструкция воздухоподогревателя обеспечивает свободный доступ обслуживающего персонала к трубным пучкам. Очистка или замена трубных пучков осуществляется без демонтажа всего воздухоподогревателя. В качестве опции воздухоподогреватели можно оснащать автоматическими системами очистки (на каждым трубным пучком устанавливается форсунка-распылитель).
Диапазон рабочих расходов: 4000 – 400 000+ Нм³/ч;
Расчетная температура: 200°C;
Расчетное давление: 150 мбар = 15 кПа;
Потери давления: ~6 мбар = 0,6 кПа;
Область применения
- Нефтепереработка (технологические печи, котлы)
- Нефтехимия (технологические печи, котлы)
- Химия (технологические печи, сушилки, котлы, печи дожига)
- Производство керамики (автоклавы, печи, сушилки)
- Теплоэнергетика (котлы на биомассе, биогазе, угле, жидком топливе)
Преимущества
- Модульность конструкции → масштабируемость до любого размера
- Малый вес (на 30% легче металлического ВП)
- Противоток (дымовые газы - сверху вниз, холодный воздух - снизу вверх)
- Отсутствие “мертвых зон”
- Высокая эффективность
- Устойчивость к коррозии (дымовые газы охлаждаются ниже кислотной точки росы)
- Устойчивость к загрязнениям
- Простота обслуживания, очистки, монтажа/демонтажа отдельных пучков
- Снижение выбросов СO2
- Расчетная температура 200°C
- Большой срок службы
