Нестабильная работа редукционно-охладительных и охладительных установок может существенно нарушать технологические процессы потребителей, что неизменно влечет за собой дополнительные операционные расходы.
В системах пароснабжения часто возникает необходимость снижения давления и температуры пара до заданных параметров для:
- подпитки паром высокого давления систем с более низкими параметрами;
- сброса избыточного пара мимо основного потребителя (например, паровой турбины) в систему с меньшими параметрами;
- приведения перегретого пара из сети к параметрам насыщения перед теплообменными аппаратами;
- обеспечения необходимых параметров пара перед потребителями с ограничениями по давлению и температуре;
- поддержания стабильных параметров в сетях с неравномерной выработкой и потреблением пара.
Инжекционные установки
Принцип работы инжекционных установок основан на процессе охлаждения пара путём впрыска химически обессоленной воды или конденсата в поток перегретого пара. Впрыск осуществляется через специализированные форсунки различной конструкции, в том числе форсунки переменного сечения.
Область применения инжекционных редукционно-охладительных установок (РОУ) и охладительных установок (ОУ) охватывает случаи, когда допустимо наличие остаточного перегрева пара относительно температуры насыщения после процесса охлаждения.

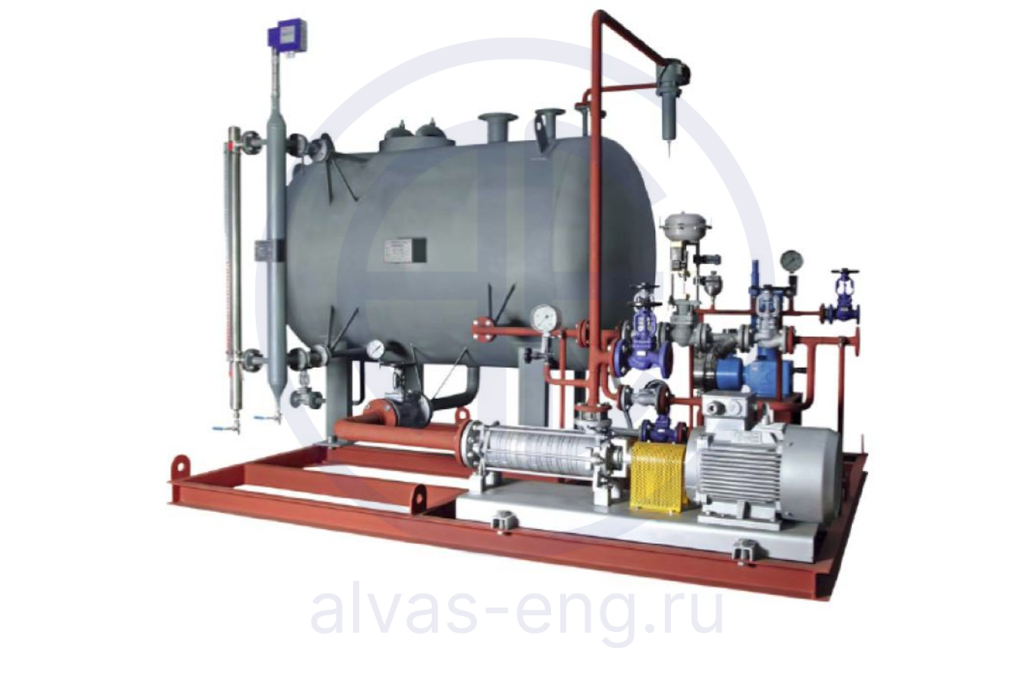

Емкостные установки
Важным эксплуатационным показателем является степень сухости насыщенного пара. Применение современных сепарационных устройств позволяет достичь высокой степени сухости пара, что существенно повышает эффективность эксплуатации установки.
Основной процесс в емкостных установках заключается в пропускании перегретого пара через водяной слой в ёмкости, при этом происходит частичное испарение воды.
Поверхностные установки
Охлаждение пара производится в специальном теплообменном аппарате без непосредственного контакта с охлаждающей средой.
Классификация по принципу работы:
- РУ (редукционные установки) - предназначены для автоматического снижения и поддержания давления в заданных параметрах.
- ОУ (охладительные установки) - обеспечивают снижение температуры пара.
- РОУ (редукционно-охладительные установки) - комбинированные решения.
- БРОУ (быстродействующие РОУ) - служат для обеспечения работоспособности энергоблока паровых турбин (функционируют как байпасы турбин).
