В системах пароснабжения часто существует необходимость снижать давление и температуру пара до определённых величин. Например, для подпитки паром более высокого давления системы пара с меньшим давлением и температурой, сброса избытка пара мимо основного потребителя (например, паровой турбины) в систему пара меньших параметров, для доведения перегретого пара из сети до параметров насыщения перед теплообменными аппаратами, для обеспечения параметров пара перед потребителями, имеющими ограничения по давлению и температуре пара, для обеспечения стабильных параметров в сетях с неравномерной выработкой и потреблением пара.
Нестабильно работающие редукционно-охладительные и охладительные установки могут оказывать крайне негативное влияние на основные технологические процессы заказчиков, что в конечном итоге всегда приводит к дополнительным операционным затратам в том или ином виде.
Для решения перечисленных задач используются специальные устройства:
- РУ (редукционные установки) служат для снижения давления и поддержания его в заданных пределах в автоматическом режиме;
- ОУ (охладительные установки) предназначены для снижения температуры пара;
- РОУ (комбинированные редукционно-охладительные установки);
- БРОУ (быстродействующие РОУ) предназначены для обеспечения работоспособности энергоблока паровых турбин (по сути являются байпасами паровых турбин);
По принципу работы РОУ, ОУ можно разделить на следующие типы:
- инжекционные;
Охлаждение пара производится посредством впрыска воды (химобессоленной или водяного конденсата) в поток перегретого пара через форсунки различных конструкций (в том числе переменного сечения). РОУ и ОУ инжекционного типа применяются в тех случаях, когда после охлаждения допускается остаточный перегрев пара относительно температуры насыщения.
- емкостные;
Перегретый пар проходит через слой воды в емкости, частично испаряя её. Благодаря этому на выходе из емкостной РОУ пар будет всегда насыщенным. Применение эффективных сепарационных устройств позволяет достигать высокой степени сухости получаемого насыщенного пара.
- поверхностные;
Охлаждение пара производится в теплообменном аппарате специальной конструкции без смешения пара с охлаждающей средой.
Используемое оборудование:
РОУ инжекционного типа

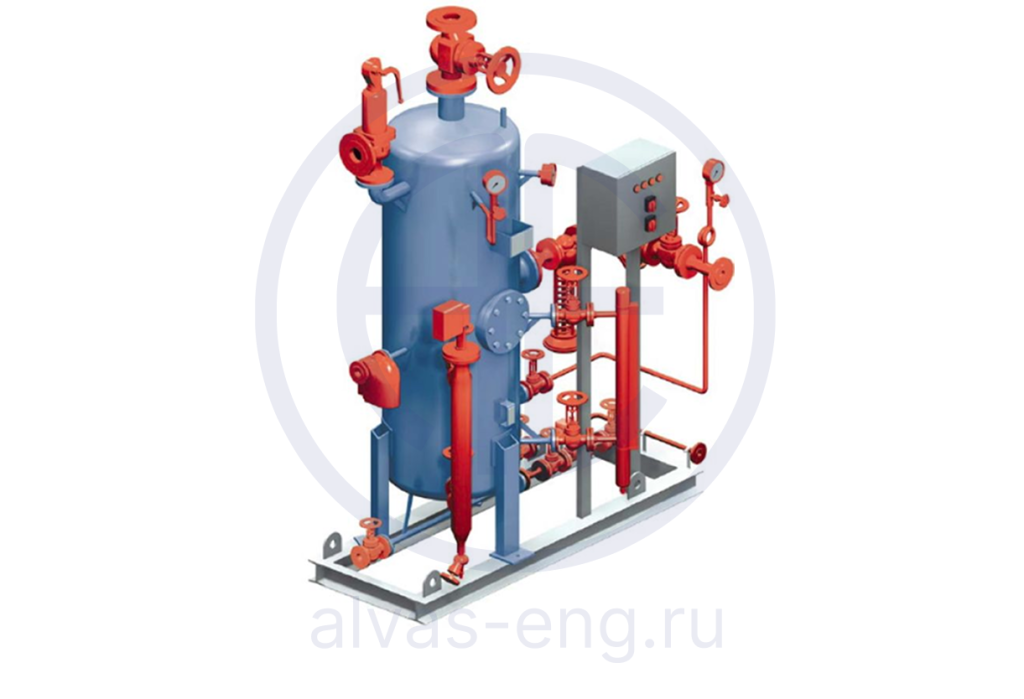

РОУ емкостного типа
