Сигнализация и измерение электрической проводимости GESTRA

Контроль электрической проводимости

Сигнализация и измерение электрической проводимости GESTRA нужны для контроля качества котловой воды, конденсата и технологических сред. Проводимость показывает количество растворенных солей и примесей: если показатель выходит за допустимые пределы, растет риск вспенивания, уноса влаги с паром, коррозии, образования отложений и нестабильной работы котла. Поэтому датчик проводимости, реле и регулятор часто включаются в систему автоматической продувки и водно-химического контроля.

Датчики, реле и регуляторы GESTRA

В каталоге ООО АЛВАС Инжиниринг представлены приборы GESTRA для измерения проводимости: реле электрической проводимости LRS, регуляторы LRR, электродные датчики LRG, а также датчик проводимости GESTRA LRGT 16-1 и совместимые исполнения для разных условий эксплуатации. Оборудование GESTRA применяется в паровых котельных, на линиях возврата конденсата, в системах подготовки воды и на промышленных объектах, где требуется постоянный мониторинг состава среды.

Автоматическая продувка по проводимости

Для автоматической непрерывной продувки котла регулятор проводимости получает сигнал от датчика и управляет клапаном продувки. При повышении солесодержания система открывает клапан, удаляет часть котловой воды и возвращает параметр в рабочий диапазон. При снижении проводимости продувка уменьшается, что помогает не расходовать лишнюю воду и тепло. Такая логика особенно важна для энергоэффективной работы паровой установки.

Как подобрать датчик проводимости

Датчики проводимости GESTRA подбираются по рабочему давлению, температуре, диапазону измерения, типу присоединения, материалам, наличию температурной компенсации и способу подключения. Для высоких параметров котловой воды применяются устойчивые электродные решения, рассчитанные на монтаж в измерительной камере, муфте или фланце. Если требуется передача аналогового сигнала и интеграция в АСУ ТП, выбирают модели с соответствующими выходами и совместимыми контроллерами.

Реле LRS и регуляторы LRR

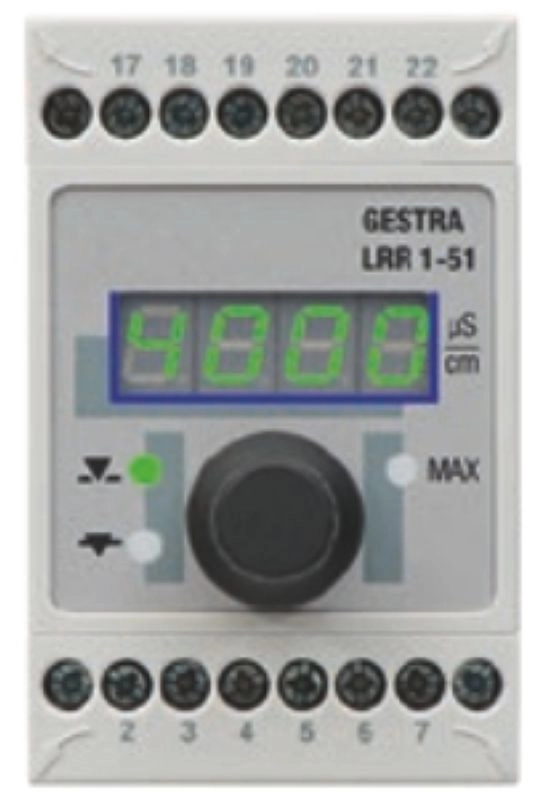

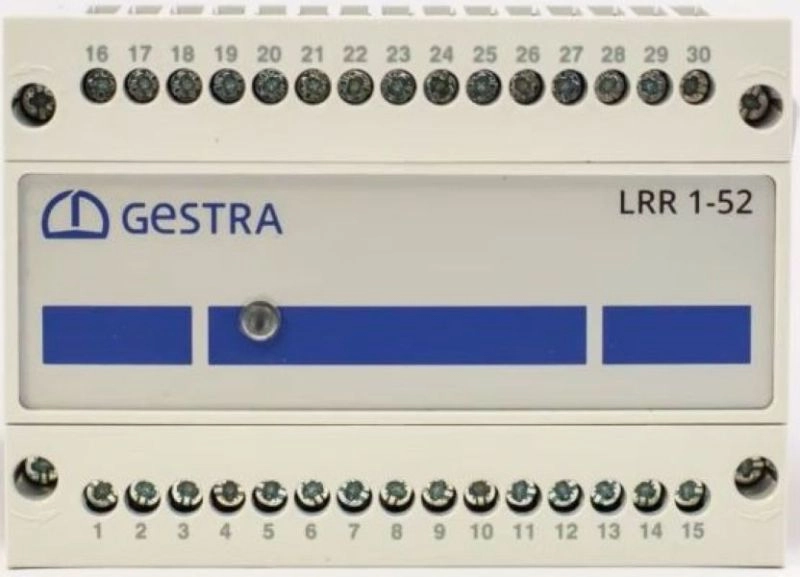

Реле проводимости LRS используются для сигнализации предельных значений. Они подходят для задач, где нужно своевременно обнаружить отклонение и передать дискретный сигнал оператору или системе управления. Регуляторы LRR применяются там, где требуется не только сигнализация, но и автоматическое регулирование продувки. В составе комплексного решения GESTRA датчик, реле, регулятор и клапан работают согласованно, обеспечивая стабильное качество воды.

Преимущества оборудования GESTRA

Преимущество оборудования GESTRA - промышленное исполнение, понятная индикация, диагностика ошибок, надежная работа в котельных условиях и совместимость с другими элементами автоматики производителя. Приборы можно использовать в новых проектах, при модернизации действующей котельной или при замене устаревших средств контроля проводимости. Для корректного выбора важно учитывать не только модель прибора, но и схему установки, точку отбора, поток среды и требования к обслуживанию.

Контроль проводимости в эксплуатации

На практике узел контроля проводимости часто связывают с продувочной арматурой, системой подпитки и журналированием параметров. Это позволяет отслеживать динамику солесодержания, понимать, как меняется качество воды при разных нагрузках, и вовремя корректировать режим продувки. Если проводимость растет слишком быстро, персонал получает основание проверить подготовку воды, возврат конденсата, дозирование реагентов и работу теплообменного оборудования.

Монтаж и подключение датчика

Для стабильных измерений важны правильное место установки датчика, отсутствие застойных зон, корректная температура среды и удобный доступ для обслуживания. Электрод должен работать в рабочем потоке, а кабельные линии и клеммные соединения должны соответствовать требованиям производителя. При подборе также оценивают, нужен ли локальный индикатор, аналоговый выход 4-20 мА, релейные контакты или передача данных на верхний уровень автоматики.

Подбор оборудования GESTRA в ООО АЛВАС

ООО АЛВАС Инжиниринг помогает подобрать оборудование GESTRA для конкретной задачи: измерение проводимости, сигнализация превышения, управление непрерывной продувкой, контроль конденсата или интеграция в существующую систему автоматики. Мы уточним параметры котла и воды, предложим датчик проводимости, реле или регулятор, проверим совместимость с клапаном и подготовим коммерческое предложение. Такой подход позволяет получить готовое решение для контроля качества среды и безопасной эксплуатации парового оборудования.

Замена и комплектация автоматики

Если на объекте уже используется автоматика GESTRA, специалисты помогут подобрать совместимую замену по серии, входам, выходам и диапазону измерения. Если система собирается с нуля, можно сразу заложить датчик, контроллер, продувочный клапан и схему сигнализации в одной логике. Это упрощает пусконаладку, обслуживание и дальнейшее расширение котельной автоматики.
