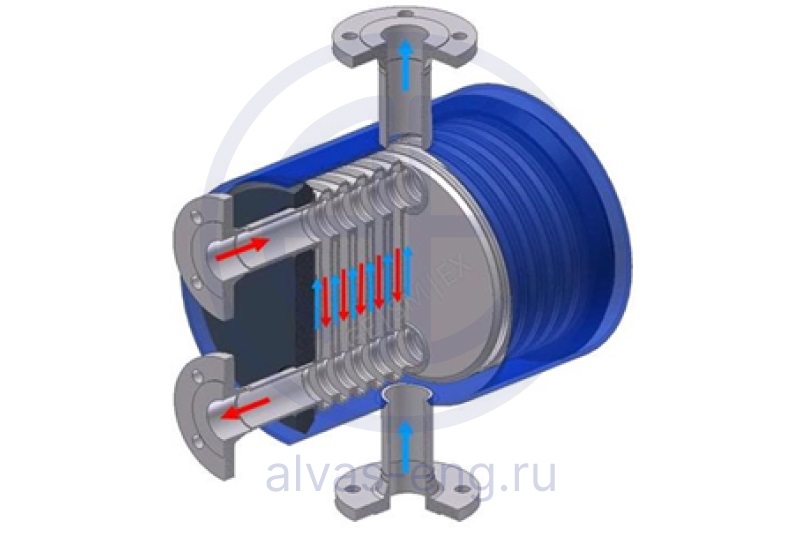

Кожухопластинчатый теплообменник — это особый вид теплообменного оборудования, используемый в условиях высокого давления (до 160 бар) и температуры (от -200 °C до +600 °C). Он состоит из сварных пакетов пластин, соединённых лазерной сваркой, и имеет оболочку с двумя типами исполнения: полностью сварную или стянутую болтами. Применяются в химической промышленности, холодильной и морской отраслях, электростанциях и системах адсорбции аммиака в качестве испарителей, охладителей, конденсаторов, сепараторов и для каскадных систем.
Предлагаем компактные кожухопластинчатые теплообменники нашего партнера –немецкого производителя GESMEX Exchangers GmbH.
GESMEX – это современное высокотехнологичное производство, основанное в 2007 году. На сегодняшний день теплообменники производителя применяются в проектах ведущих мировых инжиниринговых компаний и производственных концернов по всему миру.
Высочайшая надежность и долговечность пакетов пластин GESMEX достигается за счет применения инновационного и уникального способа лазерной сварки круглых пластин, при котором глубина сварного шва превосходит толщину пластин примерно в 3.5 раза. Толщина пластин достигает 2.5 мм. Максимально допустимый перепад давлений/температур между греющим и нагреваемым контурами 40МПа/350К.
Учитывая особенности конструкции и применяемый метод лазерной сварки пластин, теплообменники GESMEX являются идеальным решением для процессов с цикличностью изменения расходов, давлений, температур рабочих сред.
Кожухопластинчатые теплообменники GESMEX также могут быть хорошей альтернативой классическим кожухотрубным теплообменным аппаратам в тех случаях, когда теплообменники должны быть изготовлены из сталей марки ХМ, нержавеющих сталей, титана или спецсталей, а также когда речь идет о высоких расчетных давлениях/температурах и высочайших требованиях к надежности (большой межремонтный пробег) при компактности конструкции (при той же мощности массогабаритные характеристики кожухопластинчатых аппаратов могут составлять до 25-30% от массогабаритных характеристик классических кожухотрубных аппаратов).
Таким образом, кожухопластинчатые теплообменники GESMEX представляют собой оптимальное решение для высоконагруженных систем, требующих максимальной надежности, долговечности и компактности оборудования.
- Диапазон рабочих давлений: от -1 до 40МПа (в зависимости от рабочей температуры);
- Диапазон рабочих температур: от -200°C до +650°C (в зависимости от рабочего давления);
- dPмакс/dTмакс (между контурами): 40МПа/350К.
Область применения
- Химия
- Нефтехимия и нефтепереработка
- Газохимия и газопереработка
- Добыча, подготовка, транспортировка и сжижение природного газа
- Холодоснабжение
- Криогенные процессы
- Электроэнергетика
Преимущества
- Высочайшая надежность
- Высочайшее качество
- Компактность
- Высокая эффективность
- Возможность работы на циклических нагрузках
- Большой выбор материалов
- Гарантийный срок не менее 36 месяцев с момента ввода в эксплуатацию
Техническая документация
Предоставляется по запросу на основании заполненного опросного листа.Опросные листы
0602-ОЛ-00-Пакет пластин взамен трубного пучка0601-ОЛ-01-Кожухопластинчатый теплообменник
