Клапаны периодической продувки GESTRA

Клапаны периодической продувки GESTRA

Клапаны периодической продувки GESTRA предназначены для удаления шлама и загрязнений из нижней части парового котла. В отличие от непрерывной продувки, периодический сброс выполняется кратковременно, но с высокой пропускной способностью.

Правильно подобранный клапан помогает поддерживать рабочий объём котла в чистом состоянии, уменьшает риск отложений и повышает надёжность оборудования.

В каталоге «АЛВАС Инжиниринг» доступны клапаны периодической продувки GESTRA серий PA и MPA.

Назначение клапанов периодической продувки

Периодическая продувка решает задачи, которые не закрывает непрерывная схема. Она применяется для очистки нижних точек котла и контура от тяжёлых загрязнений.

Основные функции:

• удаление шлама — сброс осадка солей, окалины и механических примесей из нижних точек барабана и экранных труб;
• предотвращение отложений — снижение риска зарастания теплообменных поверхностей и локальных перегревов;
• поддержание чистоты котловой воды — дополнение к непрерывной продувке и водно-химическому режиму;
• контроль рабочего объёма — стабилизация параметров при переменных нагрузках и пусковых режимах.

Клапаны GESTRA PA и MPA

Выбор между сериями зависит от схемы управления котельной и требований к автоматизации продувки.

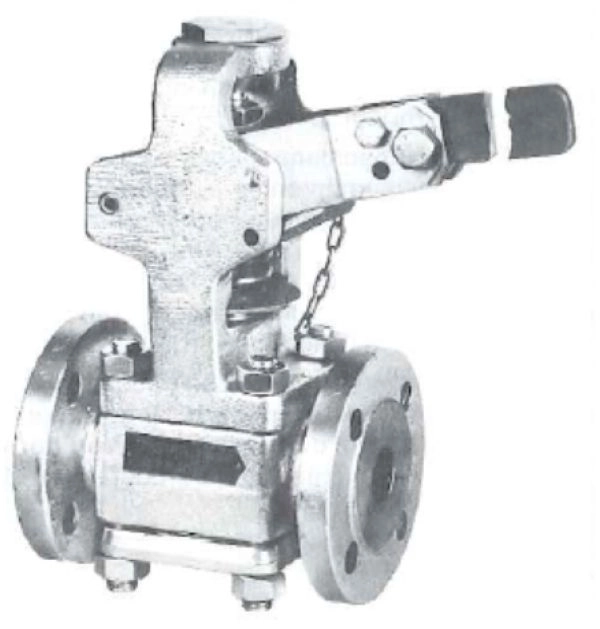

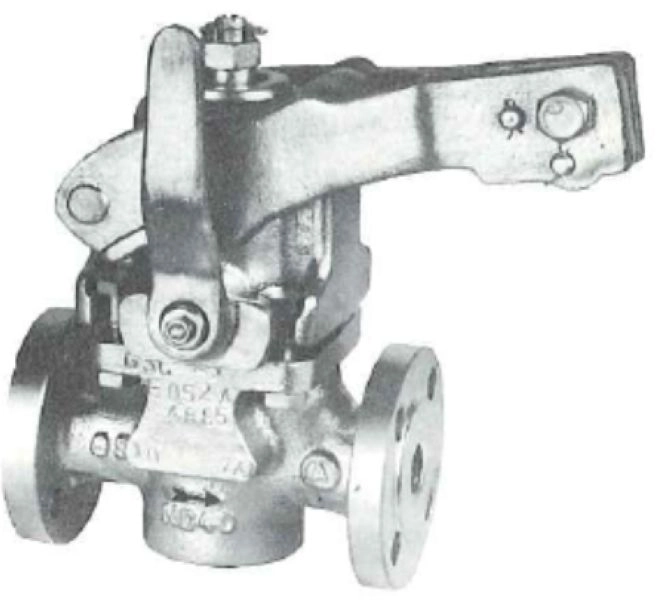

Клапаны GESTRA PA (ручное управление)

• применяются в установках с операторским управлением;
• простая и надёжная конструкция для ручной периодической продувки;
• подходят для небольших котельных и объектов с понятным графиком обслуживания;
• минимальные требования к автоматике и инфраструктуре.

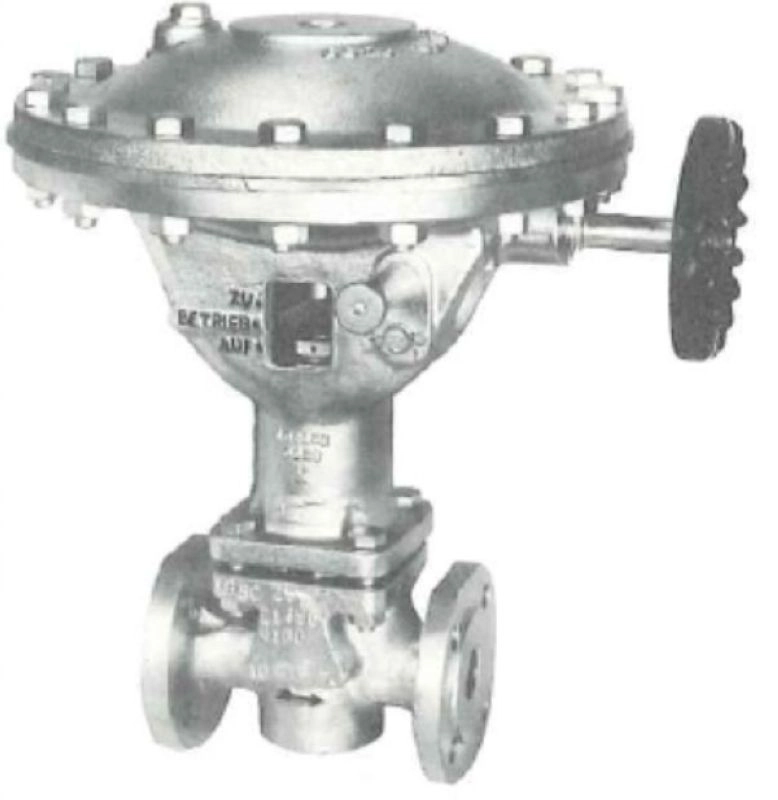

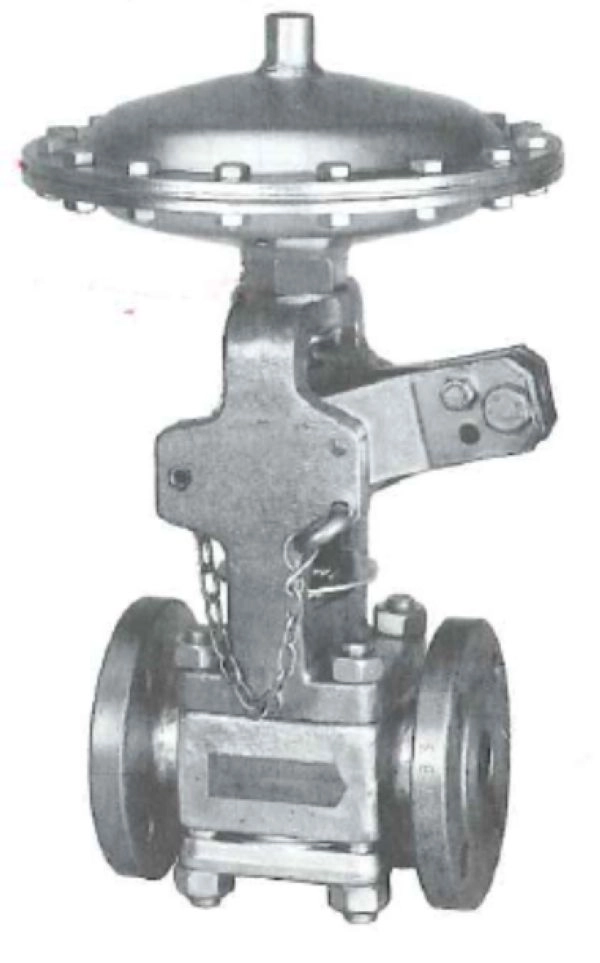

Клапаны GESTRA MPA (пневмопривод)

• подходят для автоматизированной продувки и дистанционного управления;
• интегрируются в АСУ ТП и системы таймерного/событийного управления;
• позволяют задать цикличность и длительность сброса без участия оператора;
• снижают влияние человеческого фактора и риск пропуска продувок;
• рассчитаны на тяжёлые условия эксплуатации и частые циклы открытия/закрытия.

Преимущества арматуры GESTRA

Клапаны периодической продувки GESTRA рассчитаны на работу в тяжёлых условиях котельной, где арматура контактирует с горячей котловой водой, перепадами давления и механическими примесями.

• устойчивость к гидроударам — конструкция выдерживает резкие сбросы давления при открытии;
• герметичность — плотное закрытие исключает пропуск и парение в режиме ожидания;
• износостойкость — материалы и геометрия уплотнений рассчитаны на абразивные примеси и шлам;
• долговечность — стабильная работа при высоких температурах и циклических нагрузках;
• совместимость — унифицированные присоединения и возможность интеграции с автоматикой GESTRA.

Критерии подбора клапана

При подборе клапана периодической продувки учитываются параметры котла, характеристики среды и схема управления. Ошибки в исходных данных могут привести к недостаточному сбросу шлама, ускоренному износу или невозможности интеграции в автоматику.

Основные параметры для подбора:

• рабочее давление и температура — максимальные и расчётные значения в точке установки;
• условный проход DN — соответствие сечению продувочного трубопровода;
• тип присоединения — фланцевое, резьбовое или сварное исполнение;
• материал корпуса и уплотнений — стойкость к температуре, давлению и составу котловой воды;
• вариант привода — ручной (PA) или пневмопривод (MPA);
• управляющая среда — для пневмопривода указывается давление и качество воздуха/пара;
• пропускная способность — достаточная для кратковременного сброса шлама;
• требования к безопасности — наличие блокировок, сигнализации положения, интеграция с АСУ ТП;
• режим эксплуатации — цикличность срабатываний, доступность для обслуживания.

Подбор и поставка клапанов в «АЛВАС»

Компания «АЛВАС» помогает подобрать клапан под параметры котла, согласовать управление и подготовить поставку. Инженеры учитывают особенности водно-химического режима, схему обвязки и требования к автоматизации.

Специалисты «АЛВАС Инжиниринг» могут:

• провести консультацию и уточнить параметры котла;
• подобрать клапан PA или MPA под конкретную задачу;
• согласовать управление с существующей АСУ ТП и таймерными реле;
• проверить маркировку, присоединение и рабочие параметры при замене установленного изделия;
• подготовить коммерческое предложение с ценой и сроками поставки;
• подобрать совместимые решения GESTRA для продувки — датчики, регуляторы, арматуру;
• организовать доставку оборудования на объект;
• помочь с шеф-монтажом, пусконаладкой и обучением персонала.

Отправьте параметры котла, схему узла продувки или фото шильдика — подготовим подбор, стоимость и сроки поставки.
