Клапаны непрерывной продувки GESTRA

Клапаны непрерывной продувки GESTRA

Клапаны непрерывной продувки GESTRA применяются на паровых котлах для постоянного отвода части котловой воды с повышенной концентрацией солей. Такая продувка помогает поддерживать требуемое качество воды, снижает риск вспенивания, уноса влаги с паром и образования отложений на теплообменных поверхностях.

Для стабильной работы котла важно выбрать клапан, рассчитанный на рабочее давление, температуру, расход продувочной воды и режим эксплуатации.

В каталоге «АЛВАС Инжиниринг» представлены клапаны непрерывной продувки GESTRA серий BA и BAE.

Назначение клапанов непрерывной продувки

Клапаны непрерывной продувки решают ключевые задачи водно-химического режима парового котла:

• поддержание качества котловой воды — контроль солесодержания и щёлочности;
• снижение риска вспенивания — предотвращение уноса влаги с паром;
• защита теплообменных поверхностей — уменьшение образования отложений и накипи;
• стабилизация работы котла — поддержание расчётных параметров пара.

Клапаны GESTRA BA и BAE

В каталоге «АЛВАС Инжиниринг» представлены две основные серии клапанов непрерывной продувки GESTRA. Выбор между ними зависит от схемы управления котельной и требований к автоматизации.

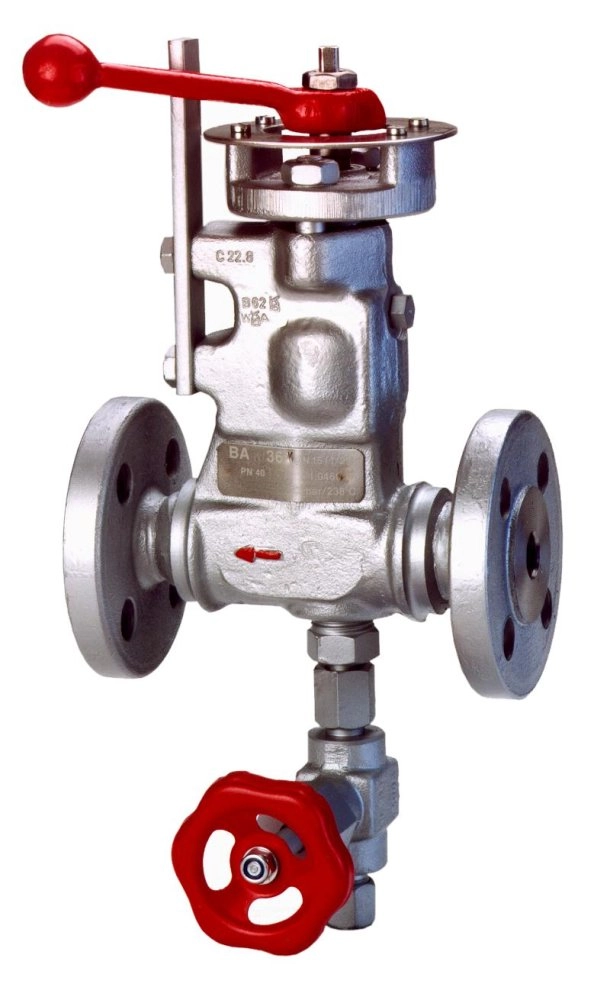

Клапаны GESTRA BA (ручное управление)

• настройка расхода выполняется оператором вручную;
• встроенная регулировочная шкала обеспечивает высокую точность настройки;
• подходят для небольших котельных и объектов с понятной, стабильной нагрузкой;
• простая конструкция, надёжная эксплуатация, минимум требований к обслуживанию.

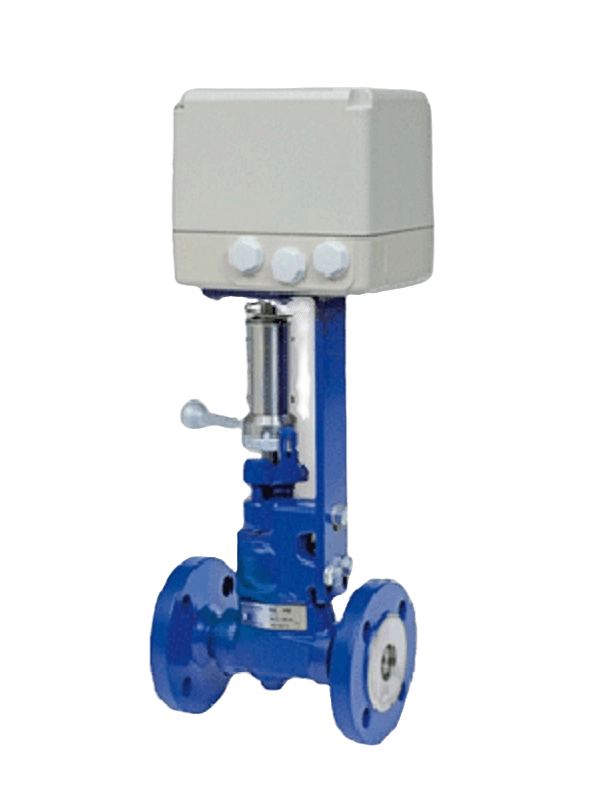

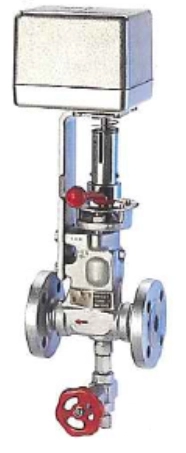

Клапаны GESTRA BAE (электропривод)

• применяются в автоматизированных котельных;
• могут быть связаны с контролем проводимости котловой воды и регуляторами;
• позволяют поддерживать продувку в заданном режиме;
• снижают влияние человеческого фактора при обслуживании;
• интегрируются в АСУ ТП и системы сигнализации.

Критерии подбора клапана

Клапаны непрерывной продувки подбираются по ряду технических и эксплуатационных параметров. Ошибки в исходных данных могут привести к нестабильной работе котла, повышенному расходу подпиточной воды и ускоренному образованию отложений.

Основные параметры для подбора:

• условный проход и номинальное давление PN — соответствие параметрам котла и трубопровода;
• тип присоединения — фланцевое, резьбовое или сварное исполнение;
• материал корпуса и уплотнений — стойкость к температуре, давлению и составу котловой воды;
• вариант привода — ручной (BA) или электропривод (BAE);
• расход продувочной воды — с учётом фактического солесодержания и производительности котла;
• режим эксплуатации — постоянная/переменная нагрузка, цикличность работы;
• место установки и доступность для обслуживания — удобство настройки и ТО;
• совместимость с автоматикой — датчиками проводимости, регуляторами и АСУ ТП.

Встроенная регулировочная шкала и высокая точность настройки помогают контролировать величину продувки и корректно вести водно-химический режим.

Ручная и автоматическая продувка котлов

Выбор между ручной и автоматической схемой продувки зависит от нагрузки, требований к качеству пара и уровня автоматизации котельной.

Ручная продувка (серия BA)

• надёжная и понятная схема с ручной настройкой;
• оптимальна для небольших котельных с стабильной нагрузкой;
• минимальные требования к автоматике и обслуживанию;
• сниженные затраты на первоначальную комплектацию.

Автоматическая продувка (серия BAE)

• регулирование по сигналу датчика проводимости;
• стабильное качество котловой воды при переменной нагрузке;
• снижение расхода подпиточной воды и тепла с продувкой;
• интеграция в АСУ ТП, архивирование параметров, аварийная сигнализация;
• минимизация влияния человеческого фактора.

При необходимости специалисты «АЛВАС Инжиниринг» помогут сравнить BA и BAE по приводу, режиму работы и требованиям обслуживания, чтобы выбрать оптимальное решение для конкретного объекта.

Поставка и комплектация решения

Компания «АЛВАС» поставляет оборудование GESTRA для продувки котлов и помогает согласовать клапан с датчиками проводимости, регуляторами и действующей системой управления.

Специалисты «АЛВАС Инжиниринг» могут:

• подобрать ручной или автоматический клапан непрерывной продувки;
• проверить совместимость с параметрами котла и водно-химическим режимом;
• согласовать клапан с датчиками проводимости и регуляторами;
• подготовить коммерческое предложение с ценой и сроками поставки;
• предложить решение для модернизации, ремонта или комплектации новой котельной;
• заранее согласовать запасные части и требования к монтажу, чтобы арматура быстрее вошла в эксплуатацию;
• организовать шеф-монтаж, пусконаладку и обучение персонала.

Отправьте параметры котла, схему узла продувки или ТЗ — подготовим подбор, стоимость и сроки поставки.
