Реле уровня GESTRA серии NRS принимает сигнал от совместимого электродного датчика или преобразователя, сравнивает его с заданными порогами и переключает выходные контакты. В зависимости от исполнения оно может сигнализировать о минимальном или максимальном уровне, размыкать защитную цепь, включать и отключать насос либо передавать текущее значение в систему автоматизации.
Само реле не соприкасается с водой и не измеряет уровень без первичного датчика. Поэтому при выборе конкретного блока NRS, следует учитывать ряд факторов: задачу, тип и принцип работы датчика, диапазон, условия монтажа, логику безопасности, питание, выходы и т.п. Ниже разберем устройство системы и ошибки, которые важно исключить до заказа.
Что такое реле уровня и чем оно отличается от датчика и регулятора

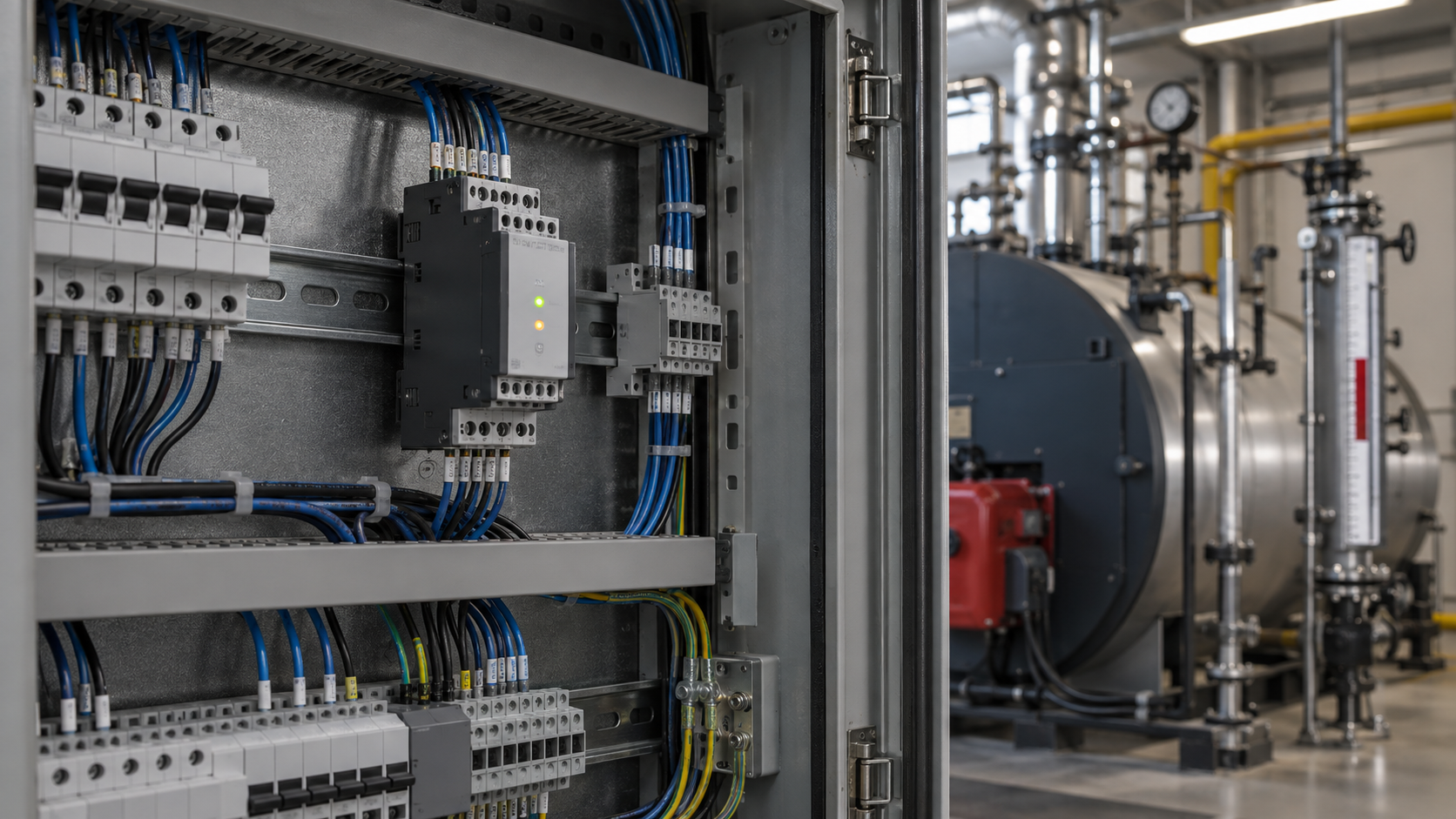

В системе GESTRA реле уровня — электронный блок обработки и коммутации, обычно устанавливаемый на DIN-рейку в шкафу управления. Первичный датчик находится в котле, баке или выносной измерительной камере. Эти элементы нельзя считать взаимозаменяемыми.
- Электродный датчик или преобразователь уровня взаимодействует со средой и формирует электрический сигнал.
- Реле уровня NRS оценивает сигнал, распознает достижение порога и переключает контакты сигнализации или управления.
- Регулятор уровня NRR поддерживает уровень по заданию, например формирует плавное управляющее воздействие на регулирующий клапан.
- АСУ ТП отображает состояние, ведет архив и выполняет предусмотренную проектом логику, но не всегда может заменить самостоятельную защитную цепь.
Условное название «реле» объединяет устройства с разными функциями. В актуальном ассортименте встречаются ограничители низкого или высокого уровня, двухпороговые сигнализаторы и блоки, способные дополнительно управлять насосом. Состав и совместимость конкретных серий можно проверить в разделе реле уровня GESTRA.
Зачем реле уровня устанавливают в котельных и пароконденсатных системах
Основная задача реле — превратить состояние уровня в однозначное электрическое действие. Это необходимо там, где оператору или автоматике недостаточно видеть значение на местном указателе.
- Защита при низком уровне. При падении уровня воды ниже допустимого, ограничитель формирует сигнал тревоги и размыкает связанную с горелкой защитную цепь. Такая функция предотвращает продолжение работы оборудования в недопустимом режиме.
- Сигнализация высокого уровня. При повышении уровня воды выше допустимого, реле может остановить подачу питательной воды или выполнить другое предусмотренное проектом действие.
- Управление наполнением или опорожнением. Две разнесенные точки переключения позволяют включать насос на одном уровне и отключать на другом, уменьшая частоту переключений.
- Контроль MIN и MAX. Два независимых сигнала помогают удерживать работу емкости внутри заданного диапазона и диагностировать выход за его границы.
- Передача состояния в автоматику. Беспотенциальные контакты и, у некоторых исполнений, аналоговый выход используются для сигнализации и отображения уровня.
Назначение выходных контактов определяется проектной схемой. Наличие контактов в реле еще не означает, что к ним можно напрямую подключить любой насос, клапан или горелку. При построении необходимо проверить их допустимую нагрузку и, при необходимости, применять промежуточные цепи.
Как работает реле уровня GESTRA
Принцип работы зависит от подключенного первичного преобразователя. В системах GESTRA применяются дискретные электродные датчики кондуктометрического типа и датчики непрерывного уровня с сигналом, изменяющимся в зависимости от уровня наполнения котла.
Точечный контроль по электрической проводимости
Кондуктометрический электродный датчик использует способность воды проводить электрический ток. Когда стержня погружен, проводящая среда замыкает измерительную цепь между электродом и стенкой котла. Когда уровень воды опускается ниже окончания стержня, состояние цепи меняется. Реле распознает переход и, после предусмотренной задержки, переключает выходы.
Точка срабатывания определяется положением окончания электродного стержня. Например, официальная документация на реле уровня GESTRA NRS 1-52 указывает на совместимость с электродными датчиками серий NRG и ER, работаюшими на основе кондуктометрического принципа, обеспечивающими контроль двух порогов — MIN и MAX.
Такой способ подходит только при достаточной электрической проводимости среды в диапазоне, предусмотренном конкретной модификацией. Он не является универсальным решением для масел, органических жидкостей или сверхчистой воды: название среды само по себе не подтверждает совместимость.
Обработка непрерывного сигнала уровня
Другая группа реле получает сигнал, пропорциональный уровню. Согласно действующей инструкции GESTRA, NRS 2-50 и NRS 2-51 могут принимать сигнал напряжения от совместимых электродных датчиков NRG 21-.. или NRG 26-21 либо токовый сигнал 4–20 мА от преобразователя NRGT 26-.. Блок нормирует измерительный диапазон от 0 до 100 %, после чего пользователь задает пороги MIN и MAX.
NRS 2-50 формирует пороговые сигналы, а NRS 2-51 дополнительно реализует интервальное управление наполнением или опорожнением. Это важное различие: одинаковый формат входа не означает одинаковый набор функций.
Что происходит при тревоге или неисправности
В корректно спроектированной цепи реле не только сообщает о достигнутом уровне, но и переводит выходы в предусмотренное безопасное состояние при распознанной неисправности. Конкретная реакция зависит от модели и схемы подключения.
Например, для защитной связки NRG 1...-50/NRS 1-50 документация GESTRA NRS 1-50 предусматривает самоконтроль, диагностику электродного датчика и соединения и размыкание защитной цепи при низком уровне или обнаруженной неисправности. При этом функция блокировки повторного запуска может находиться во внешней цепи, а не внутри реле. Поэтому термины «самоконтроль», «безопасное состояние» и «ручной сброс» нужно проверять по руководству конкретной модели и принципиальной схеме.
Какие исполнения NRS решают разные задачи
Маркировка серии помогает ориентироваться, но не заменяет проверку паспорта и актуальной матрицы совместимости. Одна цифра в обозначении может означать другой вход, другую защитную функцию или иной комплект электродных датчиков.
| Пример исполнения | Основная задача | Что критично проверить |
|---|---|---|
| NRS 1-50 | Ограничение минимального уровня воды и воздействие на защитную цепь | Исполнение для подключения одного или двух электродов, требуемую архитектуру безопасности, проводимость, совместимый NRG и внешнюю блокировку |
| NRS 1-51 | Самоконтролируемая сигнализация максимального уровня | Совместимый электрод серии NRG 1...-51, требования к безопасности и действие при переполнении |
| NRS 1-52 | Точечная сигнализация MIN и MAX по кондуктометрическим электродам | Количество и длину стержней, проводимость среды, число входов и требуемые выходы |
| NRS 2-50 | Пороги MIN и MAX по непрерывному входному сигналу | Тип входа — электродный датчик NRG или 4–20 мА от NRGT, диапазон и настройку порогов |
| NRS 2-51 | Пороги MIN/MAX и интервальное управление насосом | Режим наполнения или опорожнения, точки включения и отключения, коммутационную нагрузку |
Таблица показывает назначение, а не полную спецификацию. Модификации, поколения и допуски меняются, поэтому окончательный выбор выполняют по актуальному техническому листу и инструкции для определения точного артикула.
Какие данные нужны для правильного подбора
До выбора модели следует составить исходные данные на весь контур измерения. Это быстрее и надежнее, чем пытаться подобрать реле по фотографии старого блока или только по числу контактов.
- Назначение объекта. Паровой котел, водогрейная установка, деаэратор, бак питательной воды, конденсатный бак или другая емкость предъявляют разные требования к функции и безопасности.
- Требуемое действие. Нужно определить MIN, MAX, оба порога, управлять насосом, регулировать клапан или выполнять независимое защитное отключение.
- Характеристики среды. Указывают наименование, рабочую и минимальную проводимость, температуру, давление, возможность вспенивания, загрязнение, отложения и химическую совместимость материалов датчика.
- Положение точек. Нужны отметки MIN, MAX, включения и отключения насоса в соответствии с документацией на котел.
- Тип и параметры датчика. Проверяют модель NRG или NRGT, длину, диапазон, присоединение, допустимые давление и температуру, материалы и выходной сигнал.
- Монтажная схема. Электродный датчик может находиться внутри емкости, в защитной трубе или во внешней измерительной камере. Для каждой схемы важны вентиляция, сообщение с емкостью, промывка и отсутствие гидравлической изоляции.
- Функциональная безопасность. Определяют, является ли канал рабочей сигнализацией или защитным ограничителем, какую архитектуру и сертифицированную комбинацию требует проект.
- Электрические параметры. Сверяют питание, тип и нагрузочную способность контактов, внешние предохранители, аналоговые выходы, длину и тип кабеля, экранирование и заземление.
- Условия установки. Учитывают температуру и влажность в шкафу, степень защиты, наличие взрывоопасной зоны, требования морского или другого специального применения.
- Интеграция и обслуживание. Заранее определяют тестирование, регистрацию тревог, ручной сброс, обход на время промывки и доступ для очистки электрода.
Основные ошибки при подборе реле уровня GESTRA
Большинство ошибок возникает не из-за недостаточной точности прибора, а из-за несоответствия компонентов или неверно определенной функции. Ниже перечислены наиболее рискованные ситуации.
Ошибка 1. Выбирать только по названию NRS
Обозначение NRS говорит о классе устройства, но не о совместимости. NRS 1-52 принимает сигналы дискретных электродных датчиков, а NRS 2-50 и NRS 2-51 работают с иным набором датчиков серии NRG либо с входным сигналом 4–20 мА. Электродный датчик из другой серии может иметь похожее присоединение, но несовместимый сигнал.
Ошибка 2. Путать рабочее управление и защитный ограничитель
Обычный сигнал MIN нельзя автоматически считать защитой котла от низкого уровня. Для защитной функции важна сертифицированная комбинация датчика и реле, самодиагностика, реакция на отказ, независимость каналов и логика последующего включения. Заявленный SIL относится к определенной подсистеме и условиям применения, а не ко всем устройствам бренда.
Ошибка 3. Не учитывать проводимость среды
Кондуктометрический метод зависит от электрической проводимости. При слишком низком значении погруженный электрод может не сформировать надежный сигнал; при загрязнении изоляции, солевых мостиках или постоянном смачивании возможны ложные состояния. Диапазон чувствительности нужно сверять для реле и электродного датчика при реальных режимах водно-химического режима.
Ошибка 4. Проверять давление и температуру только для реле
Блок NRS находится в шкафу и характеризуется температурой окружающей среды. Давление, температура и химическое воздействие процесса относятся прежде всего к электроду, его уплотнению и присоединению. Ошибка возникает, когда реле подходит электрически, а выбранный NRG не соответствует параметрам котла или параметрам рабочей среды.
Ошибка 5. Неверно задавать длину электрода и точки переключения
У дискретного электродного датчика точку срабатывания задает окончание стержня. Если отсчитывать длину не от правильной монтажной базы, не учесть защитную трубу, минимальные расстояния или изменение уровня при рабочих условиях, фактический порог не совпадет с проектным. Для непрерывного датчика аналогичная проблема возникает при ошибочной настройке начала и конца диапазона.
Ошибка 6. Игнорировать гидравлику внешней камеры
Уровень в выносном сосуде соответствует уровню в котле только при свободном сообщении по паровой и водяной линиям. Закрытая арматура, загрязнение, неправильная продувка или нарушение вентиляции создают запаздывание либо ложное показание. Официальные инструкции GESTRA отдельно требуют учитывать промывку соединительных линий и контроль режима обхода для определенных внешних установок.
Ошибка 7. Не проверять питание, кабель и нагрузку контактов
Модификации могут иметь разное питание и требования к кабелю. Длина, емкость, экран и точка заземления особенно важны для чувствительных измерительных цепей. Индуктивную нагрузку нельзя подключать без предусмотренного подавления перенапряжений, а номинал контактов не отменяет требований схемы к промежуточному реле или контактору.
Ошибка 8. Считать, что реле всегда выполняет автоматическую блокировку
Некоторые устройства размыкают выход при тревоге, но не запоминают событие внутри блока. Если повторный запуск должен происходить только после ручного подтверждения, фиксацию реализуют в последующей защитной цепи согласно проекту. Это необходимо проверить заранее, а не во время пусконаладки.
Ошибка 9. Применять общепромышленное исполнение во взрывоопасной зоне
Нельзя делать вывод о допустимости по низкому измерительному напряжению электрода. В руководствах для конкретных NRS встречается прямой запрет на установку блока во взрывоопасной атмосфере, а использование первичного элемента через барьеры может изменить статус функциональной безопасности. Требуется проектное решение для всей искробезопасной цепи.
Ошибка 10. Не проводить функциональную проверку после монтажа
Индикация питания подтверждает только включение устройства. При вводе в эксплуатацию нужно физически пройти точки срабатывания безопасным способом, проверить выходные контакты, тревогу, останов или пуск исполнительного механизма, ручной сброс и регистрацию в АСУ ТП. Порядок испытания берут из инструкции оборудования и регламента объекта.
Как по симптомам найти ошибку в цепи контроля
Диагностику начинают с безопасного состояния установки и проверки кода ошибки по руководству конкретной модели. Один симптом может иметь несколько причин, поэтому менять реле без проверки датчика и монтажа преждевременно.
| Симптом | Что проверить в первую очередь |
|---|---|
| Реле не видит погружение электрода | Проводимость среды, совместимость NRG/NRS, целостность кабеля, заземление емкости, настройки чувствительности |
| Сигнал уровня остается после его снижения | Загрязнение или постоянное смачивание электрода, проводящий мостик, замыкание кабеля, состояние защитной трубы |
| Сигнал заметно запаздывает | Проходимость и арматуру внешней камеры, вентиляцию, отложения, место установки датчика |
| Насос часто включается и отключается | Расстояние между порогами, колебание уровня, производительность насоса, режим наполнения/опорожнения |
| Одновременно активны MIN и MAX или появляется код неисправности | Диапазон входного сигнала, правильность MIN/MAX, обрыв или короткое замыкание, питание и таблицу кодов в инструкции |
| Реле работает, но исполнительный механизм не переключается | Схему внешней цепи, предохранитель, нагрузочную способность контактов, промежуточное реле, блокировки и режим АСУ ТП |
Инструкция по эксплуатации GESTRA для NRS 2-50/2-51, например, связывает отдельные коды с выходом сигнала за допустимый диапазон, ошибочной настройкой начала и конца шкалы или размещением MIN выше MAX. Это показывает, почему код нужно трактовать как направление проверки, а не как автоматический приговор самому блоку.
Главное о выборе реле уровня GESTRA
Реле уровня NRS преобразует сигнал датчика в сигнал тревоги, защитное отключение или команду управления. Выбор определяется не только числом порогов: критичны назначение канала, принцип и диапазон входного сигнала, совместимость с электродным датчиком, проводимость среды, монтаж, электрическая схема и требования функциональной безопасности.
Самые опасные ошибки — подмена защитного ограничителя обычным сигнализатором, сочетание несовместимых NRS и NRG, игнорирование проводимости и гидравлики внешней камеры. Их предотвращает подбор по полной измерительной цепи с обязательной функциональной проверкой после монтажа.
