Проводимость котловой воды выше нормы - причины, риски и какое оборудование GESTRA помогает контролировать проблему

Повышенная электропроводность котловой воды обычно означает, что в ней накопилось больше растворённых ионов, чем допускает выбранный водно-химический режим. Но сначала нужно исключить ошибку измерения: на показания влияют температура, состояние электродного датчика, место отбора пробы и настройки прибора. Практически правильная последовательность такова: подтвердить результат независимым измерением, проверить питательную воду и дозирование реагентов, оценить работу продувки, а затем искать неисправность в измерительном контуре.

Единой «нормы проводимости» для всех паровых котлов нет. Рабочий предел назначают с учётом типа и давления котла, требований изготовителя, принятого водно-химического режима и качества пара. Ниже разберём, что именно показывает этот параметр, чем опасен его рост и как датчики, регуляторы и клапаны GESTRA образуют автоматический контур контроля.

Что показывает электропроводность котловой воды

Удельная электропроводность характеризует способность воды проводить электрический ток за счёт растворённых ионов. Чем больше в воде солей, щелочей, кислот и некоторых реагентов водоподготовки, тем, как правило, выше результат в микросименсах на сантиметр (мкСм/см). Нейтральные органические вещества, масло и взвешенные частицы этим методом могут не обнаруживаться.

При образовании пара основная часть нелетучих примесей остаётся в котловой воде и концентрируется. Поэтому проводимость используют как оперативный косвенный показатель общего содержания растворённых веществ и как сигнал для непрерывной продувки. В руководстве IAPWS по контролю водно-химического режима, актуализированном в 2024 году, измерение проводимости котловой воды прямо связано с регулированием сброса и ограничением накопления примесей.

Почему электрическая проводимость и TDS — не одно и то же

TDS — массовая концентрация растворённых веществ, а проводимость — электрическое свойство раствора. Между ними есть корреляция, но коэффициент пересчёта зависит от состава ионов, температуры и применяемых реагентов. Поэтому постоянный коэффициент, взятый из инструкции портативного прибора или из другой котельной, может дать неверный результат. Для эксплуатации надёжнее контролировать согласованный параметр в тех единицах и при той опорной температуре, которые указаны в режимной карте и документации оборудования.

Что значит «выше нормы»

Превышением следует считать устойчивый выход за предел, установленный для конкретного котла. Предельное значение берут из руководства изготовителя и эксплуатационной документации с учётом применимого стандарта и рекомендаций организации, отвечающей за водно-химический режим. Нельзя переносить уставку с котла другого давления или конструкции.

Сравнивать показания можно только при одинаковых условиях. Нужно знать, приведено ли значение к 25 °C, какой вид проводимости измеряется, где установлен датчик и откуда взята контрольная проба. По технической информации GESTRA, электропроводность воды меняется примерно на 2–3% при изменении температуры на 1 °C, поэтому температурная компенсация принципиальна для корректного сравнения.

Почему электрическая проводимость растёт

Причина может находиться в водоподготовке, конденсатном тракте, дозировании химреагентов, продувке или самом измерительном канале. По одному высокому числу определить источник нельзя — важны тренд, нагрузка котла и результаты параллельных анализов.

• Недостаточная непрерывная продувка. Клапан закрыт сильнее требуемого, проходное сечение загрязнено, привод не отрабатывает команду либо регулятор настроен неверно. Растворённые примеси поступают с питательной водой быстрее, чем удаляются.
• Ухудшение качества подпиточной или питательной воды. Возможны проскок солей через установку водоподготовки, исчерпание фильтрующей загрузки, нарушение регенерации, изменение исходной воды или подсос необработанной воды.
• Загрязнение возвратного конденсата. Течь теплообменника или попадание технологической среды увеличивает ионную нагрузку. Если загрязнённый конденсат возвращается в питательный тракт, проводимость котловой воды может расти быстро.
• Изменение нагрузки котла. При росте паропроизводительности увеличивается поступление примесей с питательной водой. Если расход продувки не адаптируется, концентрация выходит за уставку.
• Избыточное дозирование реагентов. Фосфатные, щелочные и другие ионные реагенты сами влияют на проводимость. Повышение после корректировки дозы не всегда означает проскок солей, но требует проверки всего комплекса показателей.
• Нарушение циркуляции или неравномерное перемешивание. Локальная концентрация у электрода может отличаться от среднего значения в котле, особенно в переходных режимах.
• Ошибка измерения. Причиной бывают загрязнение электрода, неверная постоянная ячейки, обрыв или замыкание кабеля, плохое заземление, отсутствие достоверного сигнала температуры, неподходящий диапазон, воздушная пробка или монтаж датчика вне постоянно заполненной зоны.

Отдельно оценивают момент появления отклонения. Скачок после включения возврата конденсата указывает на один круг причин, после регенерации водоподготовки — на другой, а расхождение, совпавшее с обслуживанием датчика, заставляет прежде всего проверять измерительный канал.

Чем опасна высокая электрическая проводимость

Главный эксплуатационный риск — не само показание прибора, а связанное с ним накопление примесей. Если допустимая концентрация превышена, возрастает вероятность вспенивания котловой воды и уноса капель с паром. Официальное описание систем контроля TDS GESTRA связывает точное регулирование с ограничением уноса и оптимизацией продувки.

• Влажный и загрязнённый пар. Капли котловой воды переносят соли в паропровод, регулирующую арматуру, теплообменники, перегреватель или турбину.
• Отложения и ухудшение теплообмена. Их характер зависит от состава загрязнения. Проводимость показывает суммарный электрический отклик и не определяет отдельно жёсткость, кремниевую кислоту или железо.
• Коррозионные повреждения. Риск зависит не только от проводимости, но и от pH, кислорода, щёлочности, состава солей и локальных условий под отложениями.
• Нестабильность уровня. Вспенивание и унос могут искажать поведение уровня и усложнять работу автоматики питания котла.
• Проблемы у потребителей пара. Загрязнения способны ухудшать работу клапанов, конденсатоотводчиков и технологического оборудования, а попадание воды создаёт предпосылки для гидроударов.

Обратная крайность тоже нежелательна. Если ошибочно принять завышенное показание за реальное и чрезмерно открыть продувку, котельная потеряет горячую воду, тепло и реагенты; увеличится объём подпитки. Поэтому уставку не повышают и клапан не открывают «с запасом» до подтверждения измерения.

Как проверить высокое показание: последовательность диагностики

Проверку начинают с достоверности данных, а не с перенастройки регулятора. Работы на котле, пробоотборе и продувочной линии выполняет подготовленный персонал по утверждённой безопасной процедуре: горячая вода под давлением при сбросе может вскипать.

1. Зафиксируйте режим. Запишите показание и уставку, давление, нагрузку, температуру, положение клапана, расход продувки и недавние переключения. Посмотрите тренд: единичный выброс и устойчивый рост требуют разной реакции.
2. Сверьте уставку с документами. Подтвердите, что предел относится именно к этому котлу, давлению, методу измерения и водно-химическому режиму. Не расширяйте диапазон только ради прекращения сигнализации.
3. Возьмите представительную пробу. Используйте штатную точку и охладитель проб. Отбор из уровнемерного стекла, внешней камеры или рядом с вводом питательной воды может не отражать состав воды в котле. При резком снижении давления часть горячей пробы вскипает, а оставшаяся жидкость концентрируется.
4. Сравните с проверенным лабораторным прибором. Укажите температуру пробы и режим компенсации. Если онлайн-датчик и лабораторный кондуктометр используют разные опорные температуры, сначала приведите результаты к сопоставимым условиям.
5. Проверьте датчик и сигнал температуры. Осмотрите электрод на загрязнение и повреждение, кабель — на обрыв, замыкание и нарушение экранирования, подключение — по схеме производителя. Проверьте постоянную ячейки, диапазон и параметры температурной компенсации.
6. Проверьте входящие потоки. Измерьте проводимость подпиточной и питательной воды, возвратного конденсата; сопоставьте с анализами жёсткости, pH, щёлочности, фосфатов, кремниевой кислоты и других нормируемых показателей.
7. Проверьте продувку. Сопоставьте команду регулятора с фактическим положением привода. Убедитесь в проходимости линии, исправности клапана, корректном перепаде давления и реальном расходе. Открытый привод не гарантирует расчётный сброс через засорённую или неверно подобранную арматуру.
8. Устраните первопричину и проведите функциональную проверку. После ремонта или корректировки режима убедитесь, что показание возвращается к рабочему диапазону, аварийные уставки срабатывают, клапан выполняет команды, а независимая проба подтверждает результат.

Какое оборудование GESTRA контролирует электрическую проводимость

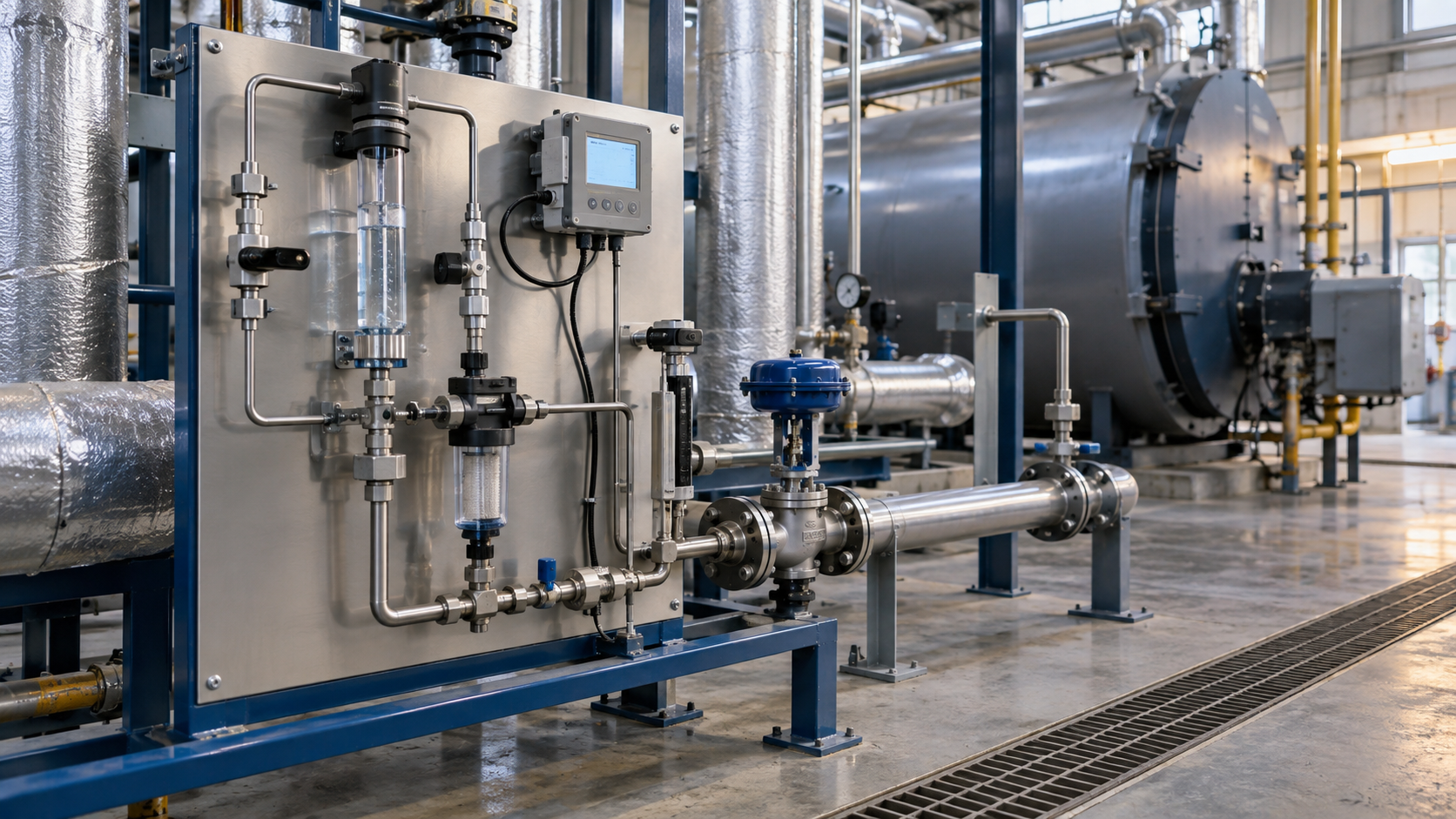

Автоматический контроль — это не один прибор, а цепочка «датчик — устройство обработки — исполнительный клапан». На сайте представлено оборудование GESTRA для измерения проводимости: электродные датчики и преобразователи формируют измерительный сигнал, реле следят за пределом, а регуляторы поддерживают заданное значение.

Когда достаточно сигнализации, а когда нужен регулятор

Порогового реле достаточно, если проводимость меняется медленно, оператор регулярно контролирует анализы и ручная корректировка продувки допустима по регламенту. Такое решение предупреждает об отклонении, но не устраняет его автоматически.

Регулятор нужен, когда нагрузка и доля подпитки меняются, требуется непрерывно удерживать заданную концентрацию, а ручная настройка создаёт заметные отклонения или потери. Регулятор LRR получает сигнал от совместимого датчика и управляет клапаном BAE: при росте проводимости увеличивает продувку, после возврата к уставке уменьшает её. Это замкнутый контур, поэтому его точность зависит и от измерения, и от правильного подбора клапана.

Подходящие исполнения собраны на странице клапанов непрерывной продувки GESTRA. Выбирать модель только по диаметру трубопровода нельзя: помимо расчёта расхода, необходимо учитывать рабочее давление, температуру, доступный перепад, тип присоединения, характеристики привода и требуемое безопасное положение.

Что учитывать при подборе системы

Для технического задания нужны следующие данные:

• тип котла, его паропроизводительность, рабочее давление и температура;
• требуемый диапазон проводимости, рабочая уставка и аварийные пределы;
• основание для уставки: документация изготовителя и режимная карта;
• состав водоподготовки, дозируемые реагенты и ожидаемые изменения качества воды;
• точка установки и возможность постоянно держать измерительную ячейку заполненной;
• необходимость автоматической температурной компенсации и способ получения температуры;
• требуемые сигналы, интерфейсы, питание и интеграция в систему управления;
• расчётный расход продувки, давление до и после клапана, допустимый шум и кавитационные условия;
• алгоритм при потере питания, обрыве датчика и выходе измерения за диапазон;
• штатный охлаждённый пробоотбор для независимой проверки.

Двухэлектродные и четырёхэлектродные датчики электрической проводимости имеют разные области применения. В технической информации GESTRA четырёхэлектродное измерение описано как способ уменьшить влияние поляризации и загрязнения при более высокой проводимости котловой воды. Однако окончательный выбор делают согласно действующей документации на конкретный датчик и совместимого электронного модуля.

Типичные ошибки при эксплуатации и подборе

• Искать универсальную числовую норму. Допустимый предел зависит от котла и водно-химического режима.
• Считать контроль электрической проводимости точным анализом всех примесей. Она не показывает, какой именно ион вызвал рост, и не заменяет контроль жёсткости, pH, кремниевой кислоты, фосфатов, железа и органических загрязнений.
• Пересчитывать мкСм/см в TDS по случайному коэффициенту. Коэффициент зависит от состава раствора и должен быть обоснован для конкретной воды.
• Сразу увеличивать продувку. При неисправном или загрязнённом датчике это приводит к потерям, но не устраняет ошибку измерения.
• Сравнивать горячие показания проводимости с остывшей пробой без учёта температуры. Результаты окажутся несопоставимыми.
• Путать непрерывную и периодическую продувку. Первая регулирует концентрацию растворённых веществ у поверхности воды; вторая в основном удаляет шлам из нижних точек и не заменяет автоматический контроль проводимости.
• Подбирать датчик без исполнительной части. Даже точное измерение не поможет, если клапан не пропускает требуемый расход или привод несовместим с управляющим сигналом.
• Не контролировать возвратный конденсат. Тогда загрязнение может многократно возвращаться в котёл, а увеличение продувки будет лишь бороться со следствием.
• Игнорировать диагностику прибора. Сигналы выхода за измерительный диапазон, неисправности температурного канала или линии связи нужно проверять по руководству именно установленной модели.

Главный вывод

Высокая проводимость котловой воды — повод проверить баланс поступления и удаления растворённых примесей, но не самостоятельный диагноз. Сначала подтвердите показание охлаждённой представительной пробой, затем проверьте водоподготовку, конденсат, дозирование реагентов и реальную работу системы продувки. Для постоянного автоматического контроля система непрерывной продувки GESTRA может объединять электродные датчики LRG, LRGT, реле LRS, регулятор LRR и клапан непрерывной продувки BAE. Надёжность такого контура определяется корректной уставкой, совместимостью компонентов, правильным монтажом и регулярной независимой проверкой.
