Контроль уровня воды в паровом котле осуществляется не отдельным прибором, а группой устройств, взаимодействующих между собой. Это связанный контур, где измерение уровня, обработка сигнала, автоматическое воздействие на систему питание котла, контроль качества котловой воды и аварийная сигнализация работают совместно. Для оборудования GESTRA такой подход — базовый принцип построения системы.
«При разборе систем контроля уровня в котельной недостаточно перечислить приборы. Необходимо понимать, каким образом датчик, логика обработки сигнала, регулирующий контур и сигнализация работают как единая защитная и управляющая система». — ООО "АЛВАС Инжиниринг"
Компания GESTRA проектирует и производит трубопроводную арматуру и автоматику для пароконденсатных систем и котельных. Ниже рассмотрены принципы построения систем контроля уровня с привязкой к конкретным линейкам оборудования GESTRA, их рабочим параметрам и протоколам обмена данными.
Какие устройства GESTRA применяют для контроля уровня воды в паровом котле
В систему контроля уровня воды в паровом котле входят датчики уровня, устройства обработки сигнала (реле, контроллеры), регуляторы, исполнительная часть и сигнализация. Визуальный указатель уровня дополняет автоматический контроль, но не заменяет его. Это важно зафиксировать сразу.
Для парового котла уровень воды — критический параметр. Слишком низкий уровень создает риск перегрева поверхностей нагрева, что может привести к серьезной аварии, и разрушению парового котла. При падении уровня воды в котле ниже установленного минимального значения происходит отключение горелки и остановка котла.
Слишком высокий уровень ухудшает качество пара и может нарушить работу потребителей. В случае превышения уровня воды установленного максимального значения происходит отключение горелки и остановка котла.
Именно поэтому контроль уровня строят как совокупность независимых и взаимосвязанных функций: измерение, регулирование, предупредительная сигнализация и защитное отключение по предельным состояниям.
Датчики уровня, реле и указатель уровня
GESTRA предлагает несколько серий приборов, закрывающих задачи непрерывного измерения уровня, граничной сигнализации и регулирования. Ниже — сводная таблица некоторых моделей.
| Модель | Тип | Назначение | Рабочие параметры | Протокол связи |
|---|---|---|---|---|
| NRG 26-40 | Электродный датчик ёмкостного типа | Непрерывное измерение уровня | До 32 бар, 238 °C | CAN Bus (DIN ISO 11898) |
| NRG 211 | Электродный датчик ёмкостного типа | Контроль уровня при сверхвысоких давлениях | До 320 бар, 550 °C | Аналоговый |
| NRG 111-11 | Кондуктометрический сигнализатор | Сигнализация низкого уровня воды | До 180 бар, 357 °C, | Дискретный, с самоконтролем SMART |
| NRG 16-50 | Электродный датчик кондуктометрического типа | Сигнализация низкого уровня воды | До 32 бар, 238 °C | Работает в паре с NRS 1-50 |
| NRS 2-40 | Реле уровня | Обработка сигнала от NRG 26-40, формирование защитных команд | — | CAN Bus |
| NRR 2-40 | Контроллер уровня | Регулирование уровня на основе данных от NRG 26-40 | — | CAN Bus |
| URB 1 | Управляющий терминал | Индикация, настройка и управление системой | — | CAN Bus |
Принцип работы емкостного электродного датчика NRG 26-40 основан на измерении зависящей от уровня воды емкости конденсатора, образованного стержнем электрода и стенками котла. При изменении уровня жидкости меняется диэлектрическая проницаемость среды между «обкладками» — а значит, и емкость. Электрод периодически передает пакет данных реле NRS 2-40 или контроллеру NRR 2-40 по шине CAN Bus (стандарт DIN ISO 11898, открытый протокол CAN). Патентованный тепловой барьер в цилиндрическом корпусе над фланцем исключает перегрев электроники. Между котлом и шкафом управления прокладывается один кабель, что существенно сокращает объем монтажных работ.
Сигнализатор низкого уровня NRG 111-11 работает по другому принципу — кондуктометрическому. Прибор определяет уровень по электрической проводимости воды. Он генерирует аварийный сигнал при снижении уровня ниже допустимого и оснащен функцией периодического самоконтроля по технологии SMART. По качеству срабатывания NRG 111-11 превосходит поплавковые реле. Это особенно существенно на котлах электростанций, работающих при давлениях до 180 бар и температурах до 357 °C .
Для котлов среднего давления часто применяется связка электродного датчика NRG 16-50 с реле NRS 1-50. Этот комплект выполняет функцию ограничителя уровня воды: при понижении до аварийного значения реле отключает горелку и происходит остановка котла.

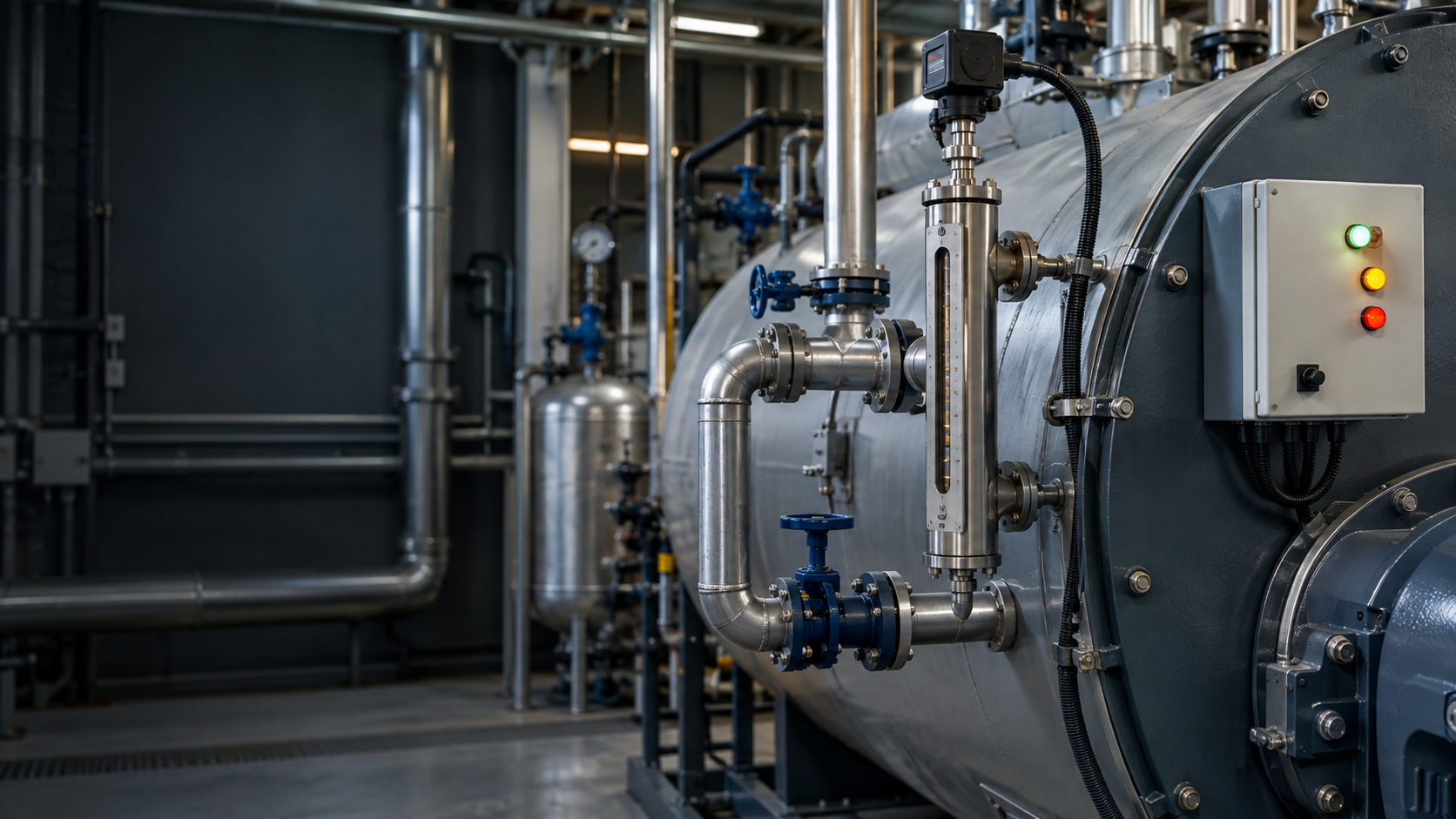

Визуальный указатель уровня — водоуказательное стекло или колонка — остается обязательным элементом контроля на большинстве паровых котлов. Он позволяет оператору оценить уровень воды в барабане независимо от электронных систем. Однако при загрязнении стекла, нестабильном кипении или неправильной продувке показания указателя уровня могут быть недостоверными. Поэтому визуальный контроль дополняет автоматическое измерение уровня, но не подменяет его.
Регуляторы и сигнализация в автоматическом регулировании
Регуляторы поддерживают уровень воды в допустимом диапазоне за счет управления подачей питательной воды. Сигнализация нужна для своевременного реагирования на отклонения, когда обычного регулирования уже недостаточно или когда возникает отказ в контуре.
Если уровень воды в паровом котле снижается, регулятор формирует управляющее воздействие на исполнительный механизм. Это может быть регулирующий клапан на линии питания, логика включения и выключения насосов или комбинированный алгоритм. Если уровень выходит за допустимые границы — включается сигнализация. При дальнейших отклонениях задействуется защитная функция.
Автоматический контроль уровня воды — это не один регулятор. В систему входят:
- измерение уровня (датчик);
- сравнение сигнала с уставкой (реле или контроллер);
- формирование команды;
- воздействие на питание котла (регулирующий клапан, насосы);
- сигнализация по отклонению;
- защитное действие при предельном уровне.
Управляющий терминал URB 1 объединяет визуализацию и настройку системы GESTRA: отображает уровень в котле, параметры работы, позволяет выполнять конфигурирование оборудования. Все стандартные функции систем GESTRA, совместимых с шиной CAN, реализуются и настраиваются через URB 1.
Источники для проверки данных по оборудованию GESTRA:
- GESTRA — техническая документация по системам котельной автоматики.
- Эксплуатационная документация на конкретный паровой котел и его систему автоматизации.
- Проектная документация, схемы КИПиА и алгоритмы защит по объекту.
- Европейские стандарты EN 12952 / EN 12953 — требования к паровым котлам.
Контроль качества воды (TDS) и продувка
Нестабильный уровень воды в котле нередко вызван не отказом датчика, а вспениванием из-за повышенного солесодержания (TDS — total dissolved solids, общее содержание растворенных веществ). В котловой воде концентрация растворенных веществ возрастает в процессе парообразования. Если уровень TDS превысит максимально допустимое значение, определенное производителем котла, начнется вспенивание и вынос котловой воды в паропровод.
В линейке GESTRA за мониторинг качества воды отвечают следующие устройства:
| Модель | Назначение | Особенности |
|---|---|---|
| LRG 16-40 | Датчик электрической проводимости (TDS) | Встроенный передатчик, датчик температуры, обмен данными по CAN Bus, температурная компенсация |
| LRGT 16-1 | Датчик электрической проводимости (компактный) | Двухэлектродный принцип, выход 4–20 мА, работает с контроллером KS90 |
| LRR 1-40 | Контроллер продувки (CANopen) | Трехпозиционное регулирование TDS, резервный вход, круглосуточная продувка |
| BAE 36 / BAE 210 | Клапаны непрерывной продувки | Автоматическая продувка, работа с LRG, Ру 40–320, подходят для котлов без постоянного наблюдения (стандарт TRD 604) |
| MPA 46 / MPA 110 | Клапаны периодической продувки | Мембранный привод, программное управление, соответствие ASME, давление до 110 бар |
Связка датчика LRG 16-40 и контроллера LRR 1-40 образует замкнутую систему мониторинга проводимости. Контроллер поддерживает уровень TDS в заданном диапазоне, управляя клапаном непрерывной продувки BAE 210. При останове котла линия продувки автоматически закрывается. Для котлов, работающих без постоянного наблюдения в соответствии со стандартом TRD 604, это условие обязательно.
Стоит отметить: продувка — это не только способ поддержания качества воды. Избыточная продувка ведет к потерям тепловой энергии и подпиточной воды. Недостаточная — к росту TDS, вспениванию и, как следствие, к нестабильности уровня. Автоматическое регулирование продувки по фактической проводимости позволяет удерживать баланс между этими двумя крайностями.
Как работает измерение и регулирование уровня воды в системе GESTRA
Измерение уровня воды в паровом котле строится как цепочка: «датчик — обработка сигнала — регулирующее действие — сигнализация и защита». Регулирование поддерживает нормальный уровень в рабочих режимах. Сигнализация и реле обеспечивают реакцию на опасные отклонения.
Принцип действия удобно разобрать по этапам:
- Датчик (например, NRG 26-40) фиксирует уровень воды по емкостному принципу.
- Сигнал по шине CAN Bus поступает в реле NRS 2-40 или контроллер NRR 2-40.
- Логика сравнивает измеренный уровень с заданной уставкой.
- Формируется команда на регулирование питания котла — воздействие на клапан или насос.
- При выходе уровня за предупредительные пределы включается сигнализация.
- При достижении аварийного уровня выполняется защитное действие: отключение горелки, аварийный слив.
Параллельно датчик проводимости LRG 16-40 контролирует качество котловой воды и передает данные контроллеру LRR 1-40, который управляет клапаном непрерывной продувки.
Такой контур работает корректно только при исправной обвязке и верной настройке. Ошибки возникают не только в электронике. Засорение импульсных линий, отложения на электродах, неверный монтаж датчика, нестабильное давление питательной воды, запаздывание регулирующего клапана, некорректный подбор уставок — каждый из этих факторов способен вывести систему из равновесия.
Диагностика: что проверять при нестабильном уровне
В проектах ООО АЛВАС Инжиниринг диагностика начинается с проверки не одного устройства, а всей логики работы узла. Если уровень воды колеблется, требуется проверить целый ряд параметров и элементов.
| Что анализируется | Почему это важно |
|---|---|
| Схема включения датчиков уровня | Ошибка в схеме искажает измерение уровня |
| Состояние электродов (накипь, отложения) | Загрязнение меняет емкость или проводимость, вызывает ложные срабатывания |
| Состояние указателя уровня и его обвязки | Визуальный контроль может быть недостоверным при загрязнении, неправильной продувке или нестабильном кипении |
| Работа реле и сигнализации | Возможен отказ защитной логики |
| Регулирующий клапан или насосы питания | Исполнительная часть может не отрабатывать команду |
| Давление и расход питательной воды | Недостаток питания нарушает стабилизацию уровня |
| Качество котловой воды (TDS, щелочность) | Повышенное солесодержание вызывает вспенивание и ложные показания уровня |
| Режим паропотребления котла | Резкие колебания нагрузки влияют на уровень в паровом котле |
| Разность потенциалов на электродах | Паразитные напряжения на корпусе электрода могут привести к отказу кондуктометрических датчиков |
Можно ли считать проблему решенной после замены одного датчика уровня? В большинстве случаев — нет. Если не устранена причина колебаний уровня воды, новый прибор лишь временно зафиксирует ту же системную неисправность.
Особенности выбора оборудования GESTRA для контроля уровня
Выбор оборудования GESTRA для контроля уровня обоснован несколькими техническими факторами, которые стоит учитывать при проектировании или модернизации системы.
Единая шина CAN Bus. Все цифровые приборы — NRG 26-40, NRS 2-40, NRR 2-40, LRG 16-40, URB 1 — работают на общей шине по стандарту DIN ISO 11898. Один провод от котла до шкафа управления. Это минимизирует количество кабелей и упрощает монтаж.
Работа при экстремальных параметрах. емкостной измеритель NRG 211 функционирует при давлениях до 320 бар и температурах до 550 °C. Это уровень котлов высокого давления электростанций, где требования к надежности измерения уровня максимальны.
Самодиагностика. Сигнализатор NRG 111-11 оснащен периодическим самоконтролем по технологии SMART. Прибор сам проверяет целостность измерительной цепи, что повышает надежность защитной функции.
Соответствие стандарту TRD 604. Клапаны продувки BAE и MPA сертифицированы для котлов, работающих без постоянного наблюдения. Это позволяет обеспечить до 72 часов автономной работы котла в соответствии с европейскими нормами.
Соответствие ASME. Клапаны периодической продувки MPA 46/110 полностью соответствуют стандартам ASME , что расширяет географию их применения на объектах, спроектированных по американским стандартам.
Часто задаваемые вопросы
Какой тип датчика GESTRA выбрать — емкостной или кондуктометрический?
Датчики емкостного типа (например, серия NRG 26-40, NRG 211) подходят для непрерывного измерения уровня и работы при высоких давлениях. Они не зависят от проводимости воды, поэтому устойчивы к плохому качеству котловой воды. Кондуктометрические датчики (например, NRG 111-11, NRG 16-50) оптимальны для граничной сигнализации и защитного отключения, но при высокой щелочности или отложениях могут давать ложные срабатывания. Выбор зависит от задачи: непрерывное измерение уровня или дискретная защита.
Как часто нужно обслуживать электроды GESTRA?
Периодичность зависит от качества котловой воды. При стабильном водном режиме достаточно проверки при плановых остановах котла. При повышенном солесодержании или щелочности — осмотр и очистка не реже одного раза в 2–3 месяца. Емкостные электроды с керамической изоляцией (NRG 211) требуют обслуживания реже, но полностью исключать регламентные проверки нельзя.
Можно ли интегрировать оборудование GESTRA в существующую АСУ ТП?
Да. Аналоговые датчики (LRGT 16-1) выдают стандартный сигнал 4–20 мА, совместимый с АСУ ТП. При интеграции необходимо учитывать характеристики применяемого оборудования и совместимость интерфейсов и протоколов.
Что делать, если датчик исправен, но уровень «гуляет»?
Проверять не датчик, а систему: качество воды (TDS, щелочность), работу регулирующего клапана, давление питательной воды, состояние импульсных линий, режим паропотребления. В большинстве случаев причина — за пределами датчика. Подробнее об этом — в разделе диагностики выше.
