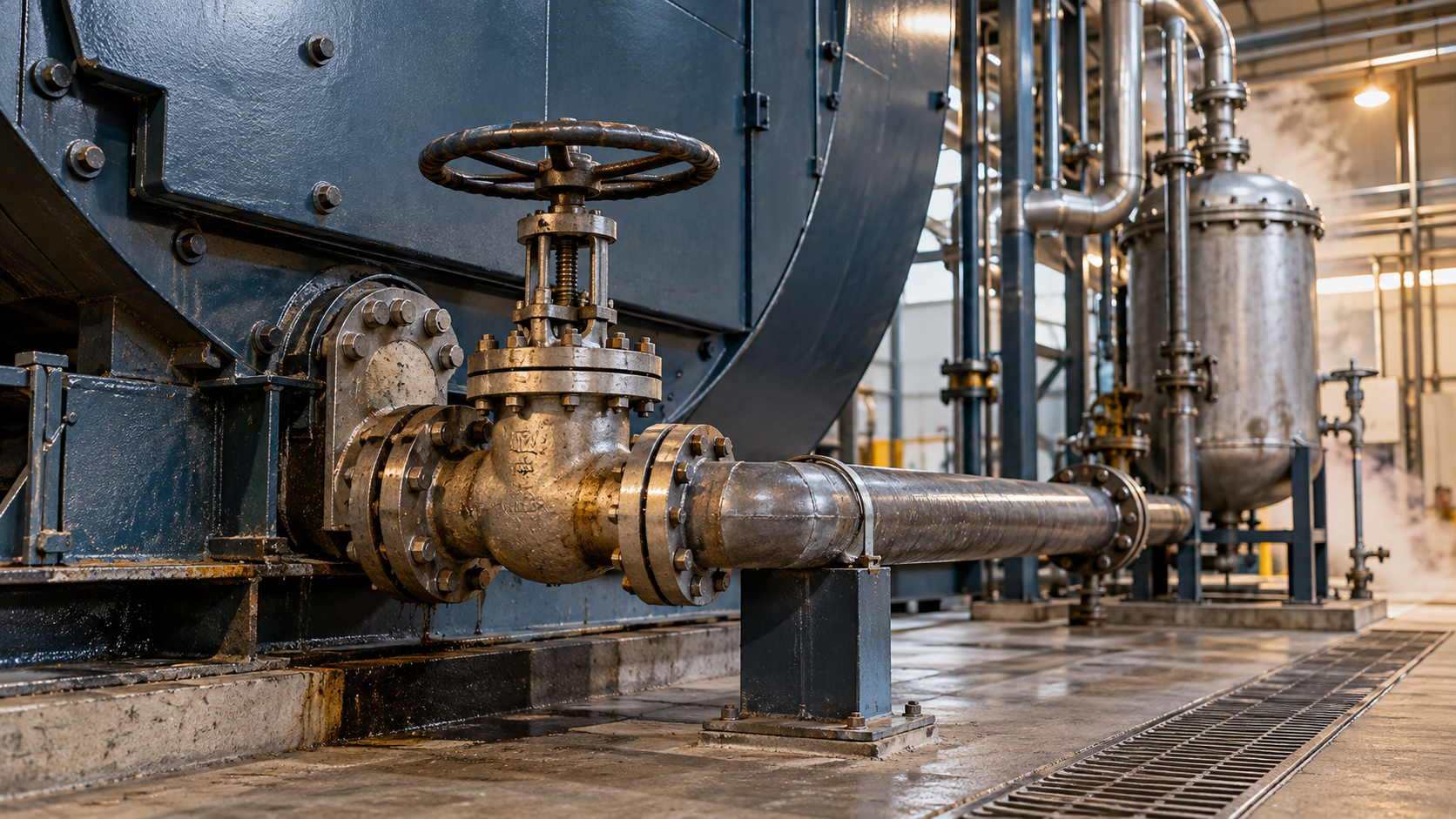

Клапан периодической продувки кратковременно открывает выход из нижней точки парового котла, чтобы потоком котловой воды вынести осевший шлам. Для клапанов GESTRA PA и MPA типичный рабочий цикл — полное открытие примерно на 2–3 секунды с последующим быстрым и герметичным закрытием. Конкретную периодичность устанавливают для каждого котла по требованиям изготовителя и водно-химическому режиму.
Периодическая продувка не регулирует солесодержание вместо непрерывной и не исправляет недостатки водоподготовки. Ее эффективность зависит от места подключения, длины линии от котла, исправности арматуры и правильно выбранного графика. Статья поможет отличить задачи двух видов продувки, выбрать между ручным клапаном PA и автоматическим MPA и избежать ошибок, из-за которых шлам остается в котле либо без пользы теряются вода и тепло.
Откуда в котле появляется шлам
Питательная вода даже после подготовки содержит остаточные примеси. Часть солей жесткости связывается реагентами и переходит в дисперсный осадок; вместе с ним в нижних точках могут собираться продукты коррозии, окалина и другие нерастворенные загрязнения. Циркуляция котловой воды удерживает часть частиц во взвеси, но более тяжелые фракции постепенно оседают.
Если осадок не удалять, он уплотняется и образует отложения на поверхностях нагрева и в зонах со слабой циркуляцией. Слой загрязнений ухудшает передачу тепла от металла к воде. В результате, температура металла может расти, а проходные сечения и циркуляция — ухудшаться. Шлам также способен попадать под запирающий орган клапана и мешать герметичному закрытию.
Периодическая продувка использует короткий интенсивный импульс потока. Быстрое полное открытие создает высокую скорость воды у нижней точки и увлекает осадок в продувочную линию. Именно для этого предназначены клапаны периодической продувки GESTRA серий PA и MPA.
Чем периодическая продувка отличается от непрерывной
Два вида продувки воздействуют на разные формы загрязнений. Периодическая нижняя продувка удаляет осевшие и взвешенные твердые частицы, а непрерывная ограничивает концентрацию растворенных веществ в котловой воде. На одном котле эти операции обычно дополняют друг друга.
| Критерий | Периодическая продувка | Непрерывная продувка |
|---|---|---|
| Что удаляет | Шлам, осадок, взвешенные частицы | Воду с повышенной концентрацией растворенных примесей |
| Откуда отбирает воду | Из нижней точки накопления осадка | Из предусмотренной изготовителем зоны отбора котловой воды |
| Как работает | Короткое полное открытие через заданные интервалы | Постоянный малый расход или регулирование по проводимости |
| Что задает режим | Скорость образования шлама и эксплуатационный регламент | Допустимая проводимость и материальный баланс солей |
Попытка снизить проводимость только длительной нижней продувкой приводит к большим потерям горячей воды, но не обеспечивает точного регулирования. Для управления концентрацией растворенных веществ применяют отдельные клапаны непрерывной продувки и, при автоматизации, контур измерения электрической проводимости.
Как работают клапаны GESTRA PA и MPA
PA — ручное исполнение с рычагом, MPA — автоматическое исполнение с мембранным приводом. В обоих случаях во время продувки конус полностью выходит из седла, открывая проход для воды со шламом. Затем пружина быстро возвращает конус в седло и закрывает клапан.
Ручной клапан полностью открывают приблизительно на 2–3 секунды. Для MPA ту же операцию выполняет мембранный привод, использующий сжатый воздух или воду под давлением; команду может подавать программируемый контроллер с таймером или совместимый регулятор котельной автоматики.
Короткое открытие — принцип работы, а не компромисс. GESTRA указывает, что удержание клапана открытым дольше не улучшает удаление осадка, зато увеличивает потери воды и энергии. Если одного импульса недостаточно, корректируют график продувок и проверяют состояние системы, а не оставляют клапан открытым на неопределенное время.
Когда выбрать PA
Клапан периодической продувки PA 46 подходит, когда операция предусмотрена регламентом присутствующего персонала и ручное управление допустимо проектом. Оператор должен иметь безопасный доступ к рычагу, видеть состояние оборудования и выполнять продувку по установленному графику.
Ручное исполнение не означает произвольный режим. Продолжительность, последовательность действий и периодичность фиксируют в эксплуатационной инструкции. Рычаг удерживают под контролем и возвращают в исходное положение плавно: отпускать подпружиненный механизм без контроля опасно.
Когда выбрать MPA
Клапан периодической продувки MPA 46 применяют для программно-управляемой продувки, дистанционного запуска или уменьшения зависимости от действий оператора. Автоматизация особенно полезна на нескольких котлах и там, где пропуск операции либо различная длительность ручных циклов заметно влияют на результат.
Для MPA проверяют не только параметры воды и корпуса, но и управляющую среду. Требуемое давление привода зависит от давления в котле и DN; его определяют по диаграмме производителя. Недостаточное давление может не обеспечить полный ход, а нестабильная или загрязненная управляющая среда нарушает повторяемость циклов. Автоматический клапан может сработать без предупреждения, поэтому доступ к подвижным частям ограничивают, а перед обслуживанием привод изолируют от управляющей среды.
Как назначить периодичность продувки
Универсального интервала для всех котлов нет. Руководство GESTRA прямо предписывает определять периодичность для конкретного парового котла и закреплять ее у эксплуатирующей организации. Основой служат документация изготовителя котла, утвержденный водно-химический режим и фактическое образование осадка.
На график влияют:
- качество и доля добавочной воды;
- эффективность умягчения или обессоливания;
- возврат конденсата и риск его загрязнения;
- программа химической обработки и образование дисперсного шлама;
- нагрузка, давление и режим работы котла;
- конструкция котла и расположение нижних коллекторов;
- результаты анализа котловой воды и осмотра оборудования.
Разумный подход — начать с режима, установленного изготовителем котла и специалистом по водоподготовке, а затем подтверждать его эксплуатационными данными. Увеличение количества шлама, ухудшение качества воды или изменение реагентной обработки требуют пересмотра интервала. Сокращать или увеличивать его только по субъективному впечатлению оператора не следует.
Что учитывать при подборе клапана
Серию и типоразмер выбирают по максимальным рабочим давлению и температуре, DN, типу присоединения, характеристикам продувочной линии и способу управления. Номинальное давление PN нельзя приравнивать к допустимому рабочему давлению при любой температуре: фактический предел определяют по таблице «давление — температура» для конкретного исполнения.
| Серия | Управление | Типовая область выбора |
|---|---|---|
| PA 46 / MPA 46 | Рычаг / мембранный привод | PN 40, DN 20–50 |
| PA 47 / MPA 47 | Рычаг / мембранный привод | PN 63, DN 25, 40 и 50 |
| PA 48 / MPA 48 | Рычаг / мембранный привод | PN 100, DN 25, 40 и 50 |
| PA 110 / MPA 110 | Рычаг / автоматический привод | Высокие параметры, DN 25; исполнение уточняют по техническому листу |
Эти данные служат для первичного выбора. До заказа сверяют материал корпуса, тип фланцев или сварных концов, допустимые параметры при расчетной температуре, направление потока, габариты привода и доступ для обслуживания. Для MPA дополнительно задают вид, давление и качество управляющей среды, логику команд, обратную связь и безопасное состояние при отказе.
Ошибки при монтаже
Слишком длинная или неправильно проложенная линия от котла
Чем длиннее участок до клапана и чем больше в нем застойных зон, тем слабее импульс у места скопления осадка и выше риск засорения. Для PA/MPA 46–48 производитель ограничивает длину трубы между котлом и клапаном двумя метрами. Это требование относится к конкретным моделям и должно проверяться по руководству выбранного оборудования.
После клапана трубопровод прокладывают с уклоном, обеспечивающим опорожнение. Карманы с оставшейся водой повышают риск гидроудара при следующем открытии. Выпуск направляют в рассчитанную продувочную емкость или другую предусмотренную проектом систему, способную безопасно принять горячую воду и вторичный пар.
Неверное направление потока и монтажные напряжения
Стрелка на корпусе должна совпадать с направлением потока. Трубопровод не должен передавать на корпус недопустимые усилия и моменты, а тяжелый привод при требуемом положении установки обеспечивают опорой. Рядом оставляют пространство для полного хода рычага, снятия привода и замены внутренних деталей.
Отсутствие безопасного отвода продувочной воды
При снижении давления часть горячей воды мгновенно вскипает. Нельзя направлять сброс в неподготовленный дренаж или зону доступа персонала. Проект должен учитывать расширение, вторичный пар, противодавление, температуру стока, шум и нагрузку на трубопровод. Запорная арматура в линии не должна создавать возможность опасного запирания участка вопреки проектной схеме.
Основные ошибки при эксплуатации
- Слишком долгое открытие. После короткого эффективного импульса дальнейший слив преимущественно увеличивает потери воды, тепла и реагентов.
- Редкие «усиленные» продувки вместо графика. Осадок успевает уплотниться, а длительный последующий сброс не обязательно удалит его из застойных зон. Интервал должен соответствовать скорости образования шлама.
- Попытка управлять солесодержанием только нижней продувкой. Для растворенных примесей нужен отдельный контроль проводимости и непрерывная продувка.
- Неполное открытие клапана. Частичный ход не формирует требуемого импульса. У PA проверяют полный ход рычага, у MPA — давление управляющей среды, привод и систему команд.
- Игнорирование утечки после закрытия. Постоянный пропуск означает потери и может ускорять эрозию седла. Если несколько быстрых циклов не удалили попавшую под конус частицу, клапан выводят в безопасное состояние и обслуживают по руководству.
- Работа с неисправным приводом. Рывки, неполный ход, утечка управляющей среды или выход среды из контрольного отверстия мембранного привода требуют диагностики, а не повышения давления без расчета.
- Продувка без контроля уровня воды. Каждый сброс уменьшает запас воды в котле. Последовательность работы нескольких клапанов периодической продувки согласуют с системами питания и защиты котла.
- Обслуживание под давлением. Горячая вода, внезапный ход привода и подпружиненный рычаг создают риск тяжелой травмы. Перед разборкой оборудование изолируют, полностью сбрасывают давление, опорожняют и охлаждают.
Как понять, что периодическая продувка работает неправильно
Отклонения обычно заметны не по одному признаку, а по их сочетанию:
- клапан не совершает полный ход или движется рывками;
- после закрытия линия за клапаном остается необычно горячей;
- через контрольное отверстие или сальниковое уплотнение выходит среда;
- для открытия MPA требуется все большее давление;
- фактическая длительность цикла не соответствует программе;
- при осмотрах котла сохраняется или растет объем отложений;
- расход подпитки и тепловые потери выросли без изменения нагрузки;
- появились удары, вибрация или нехарактерный шум в отводящей линии.
Горячая линия после клапана — полезный диагностический признак возможной негерметичности, но измерять температуру следует безопасным способом. Причиной могут быть посторонние частицы в седле, износ конуса и втулки, повреждение уплотнений или неправильная регулировка сальника. Чрезмерная затяжка сальника тоже вредна: она способна затруднить ход внутренних деталей.
Техническое обслуживание: что проверять
Регламент строят по актуальному руководству конкретной модели и условиям объекта. Для PA/MPA 46–48 GESTRA предусматривает регулярную проверку полного хода конуса, проверку герметичности через контрольное отверстие, осмотр соединений, прокладок, направляющих, конуса и седла, а также периодическое обслуживание привода. Указанные изготовителем интервалы нельзя автоматически переносить на другие серии или корректировать без оценки условий работы.
В эксплуатационный чек-лист целесообразно включить:
- соответствие фактических циклов установленному графику;
- полное открытие и уверенное закрытие;
- герметичность корпуса, соединений и сальника;
- температуру линии после закрытого клапана;
- состояние рычага, блокировки и контрольного штифта;
- давление и качество управляющей среды MPA;
- исправность таймера, выходных реле и концевых выключателей;
- отсутствие гидроударов и свободное опорожнение отвода;
- результаты контроля шлама и водно-химического режима.
Если клапан не закрывается из-за загрязнения, руководство допускает несколько быстрых срабатываний для удаления посторонней частицы. Если герметичность не восстановилась, дальнейшие циклы не заменяют ремонт: клапан изолируют и после безопасного сброса давления очищают, дефектуют и заменяют поврежденные детали.
Краткий вывод
Периодическая продувка удаляет из нижней части котла шлам, который нельзя эффективно вывести при помощи клапана непрерывной продувки. Для этого клапан должен быстро и полностью открыться на короткое время, создать интенсивный поток и затем герметично закрыться. Ручной PA подходит для регламентированной работы оператором; MPA позволяет выполнять те же циклы автоматически.
Главные условия результата — обоснованный график, короткая правильно проложенная линия, полный ход клапана, безопасный прием продувочной воды и своевременное обслуживание. Для подбора следует подготовить тип котла, рабочие давление и температуру, DN, тип присоединения, схему отвода, требуемый способ управления и параметры управляющей среды.
