Клапаны непрерывной продувки GESTRA - когда они нужны и как связаны с контролем проводимости

Клапан непрерывной продувки нужен, когда концентрацию растворённых примесей в котловой воде требуется удерживать в заданном диапазоне во время работы котла. Он отводит часть воды с повышенной минерализацией, а её место занимает питательная вода с меньшим солесодержанием. Расход котловой воды через клапан непрерывной продувки с ручным приводом задаёт оператор, автоматический клапан с электроприводом изменяет процент открытия по сигналу от регулятора электрической проводимости.

Выбирать такой клапан следует не только по DN и давлению. Сначала определяют допустимую проводимость котловой воды и расчётный расход продувки, затем учитывают перепад давления, присоединение, способ управления и совместимость датчика, регулятора и привода. Ниже приведены некоторые рекомендации для инженеров котельных, специалистов по водно-химическому режиму, проектировщиков и служб эксплуатации.

Зачем паровому котлу непрерывная продувка

В процессе работы парогенератора вода испаряется, а большая часть растворённых солей остаётся в котле. Без контролируемого отвода воды их концентрация растёт. Это повышает риск пенообразования и уноса котловой воды с паром, ухудшает качество пара и способствует образованию отложений. Задача продувки — вывести часть концентрированной воды и не допустить выхода показателей водно-химического режима за установленные пределы.

Избыточная продувка тоже нежелательна: вместе с водой теряются тепло, подготовленная вода и реагенты. Поэтому цель системы — не «продувать как можно больше», а поддерживать минимальный достаточный расход при контролируемом качестве воды. Производитель указывает, что специализированные клапаны непрерывной продувки GESTRA рассчитаны на постоянную работу при большом перепаде давления и используют износостойкий регулирующий орган.

Непрерывная и периодическая продувка решают разные задачи

Непрерывная продувка управляет концентрацией растворённых веществ. Нижняя периодическая продувка удаляет шлам и взвешенные загрязнения из нижних точек котла. Одна операция не заменяет другую: на промышленном паровом котле обе функции могут быть необходимы одновременно.

Такое разделение подтверждает отраслевое руководство по водоподготовке: непрерывный отбор поддерживает концентрацию растворённых веществ, а периодическое открытие нижнего клапана удаляет осадок. Состав и исполнение клапанов периодической продувки поэтому рассматривают отдельно от арматуры для регулирования солесодержания.

Как электрическая проводимость управляет клапаном

Электрическая проводимость показывает способность воды проводить ток и выражается в мкСм/см. Чем больше в воде ионов растворённых веществ, тем, как правило, выше проводимость. Для котла это удобный непрерывно измеряемый косвенный показатель концентрации, но не полный химический анализ.

Автоматический контур работает последовательно:

• Электродный датчик или преобразователь измеряет электрическую проводимость котловой воды и её температуру.
• Регулятор сравнивает измеренное значение с заданием и пределами MIN/MAX.
• При росте проводимости регулятор даёт команду электроприводу увеличить открытие клапана BAE.
• Вода с высокой концентрацией примесей уходит, поступающая питательная вода разбавляет котловую.
• Когда показатель возвращается в рабочий диапазон, регулятор уменьшает открытие до расчётного рабочего положения.

Например, регулятор проводимости LRR 1-60 получает данные от совместимых электродных датчиков серии LRG и управляет электроприводом клапана как трёхпозиционный ПИ-регулятор. Согласно руководству GESTRA по LRR 1-60, система также может формировать сигналы предельной проводимости, отображать положение клапана при наличии обратной связи и переводить клапан в закрытое положение по внешней команде режима ожидания.

Почему электрическую проводимость нельзя безусловно приравнять к TDS

TDS — суммарное содержание растворённых веществ, обычно выражаемое в ppm или мг/л. Проводимость зависит не только от их массы, но и от ионного состава и температуры. Поэтому универсального коэффициента пересчёта для любой котловой воды нет. В документации GESTRA для индикации принят пересчёт 1 мкСм/см = 0,5 ppm, тогда как другое отраслевое руководство приводит коэффициент 0,7 при 25 °C. Это не противоречие, а напоминание: коэффициент должен соответствовать конкретной воде и принятой методике контроля.

Практически надёжнее задавать и контролировать уставку в мкСм/см, приведённых к опорной температуре, а связь с TDS и критичными компонентами подтверждать анализом представительной пробы. Проводимость не показывает отдельно кремниевую кислоту, щёлочность, фосфаты или хлориды, поэтому не заменяет лабораторный контроль водно-химического режима.

Зачем нужны температурная компенсация и калибровка

Электрическая проводимость воды меняется с температурой. Совместимый датчик должен измерять температуру и приводить результат к принятой опорной температуре; иначе изменение давления или режима котла может выглядеть как изменение концентрации. У электродного датчика проводимости LRG 16-60 предусмотрены встроенный датчик температуры и настраиваемая линейная температурная компенсация.

Руководство GESTRA по электродным датчикам LRG требует сопоставлять показание с надёжной контрольной пробой и, при необходимости, корректировать постоянную ячейки. Сравнение проводят при устойчивом режиме и низкой нагрузке, чтобы пузырьки пара меньше искажали результат. Отложения на измерительной поверхности, неверное место монтажа, плохое заземление или несоответствующий температурный коэффициент также способны вызвать систематическую ошибку.

Когда нужен ручной BA, а когда автоматический BAE

В обозначениях рассматриваемой линейки BA означает ручное управление, а BAE — исполнение с электроприводом. Гидравлическую пропускную способность всё равно рассчитывают для обоих вариантов; различается способ изменения рабочего положения.

BAE особенно оправдан, когда ручная настройка приводит то к превышению уставки, то к избыточному сливу. Однако электропривод сам по себе не делает систему автоматической: без достоверного измерения, корректной уставки и регулятора электрической проводимости он остаётся лишь исполнительным механизмом. Для типового контура можно рассмотреть клапан непрерывной продувки BAE 46, но окончательный выбор между сериями 46 и 47 зависит прежде всего от допустимых давления и температуры, DN и типа присоединения.

Как рассчитать расход и выбрать типоразмер

Клапан выбирают по требуемому массовому расходу продувки при фактическом перепаде давления, а не по диаметру существующей линии. Для предварительной оценки GESTRA приводит формулу:

A = Q × S / (K − S), где A — количество отводимой котловой воды, кг/ч; Q — паропроизводительность котла, кг/ч; S — проводимость питательной воды, мкСм/см; K — допустимая проводимость котловой воды, мкСм/см.

Формула отражает материальный баланс растворённых веществ при допущении, что их унос с паром пренебрежимо мал. Она не заменяет проектный расчёт: при наличии уноса, возврата загрязнённого конденсата, нескольких потоков подпитки или специальных требований к химическому режиму баланс уточняют.

После определения A по расходным диаграммам клапанов непрерывной продувки BA/BAE 46, BA/BAE 47 находят подходящий DN и рабочее положение с учётом разности давления до и после клапана. Клапаны BA/BAE 46 выпускаются для PN 40 в диапазоне DN 15–50, а BA/BAE 47 — для PN 63 в диапазоне DN 25, 40 и 50. Допустимое рабочее давление уменьшается с ростом температуры, поэтому маркировку PN нельзя использовать как единственный критерий.

Какие исходные данные нужны для подбора

• тип, паропроизводительность и рабочее давление котла;
• температура среды и давление в линии после клапана;
• проводимость питательной воды и допустимая проводимость котловой воды;
• минимальный, нормальный и максимальный расчётный расход продувки;
• DN, материал и тип присоединения трубопровода;
• ручное или автоматическое управление, напряжение питания и интерфейсы;
• место установки датчика, схема пробоотбора и наличие охладителя проб;
• противодавление, ёмкость расширения, сепарация вторичного пара и возможность утилизации тепла;
• требуемое безопасное положение при потере питания или сигнала.

Где измерять электрическую проводимость

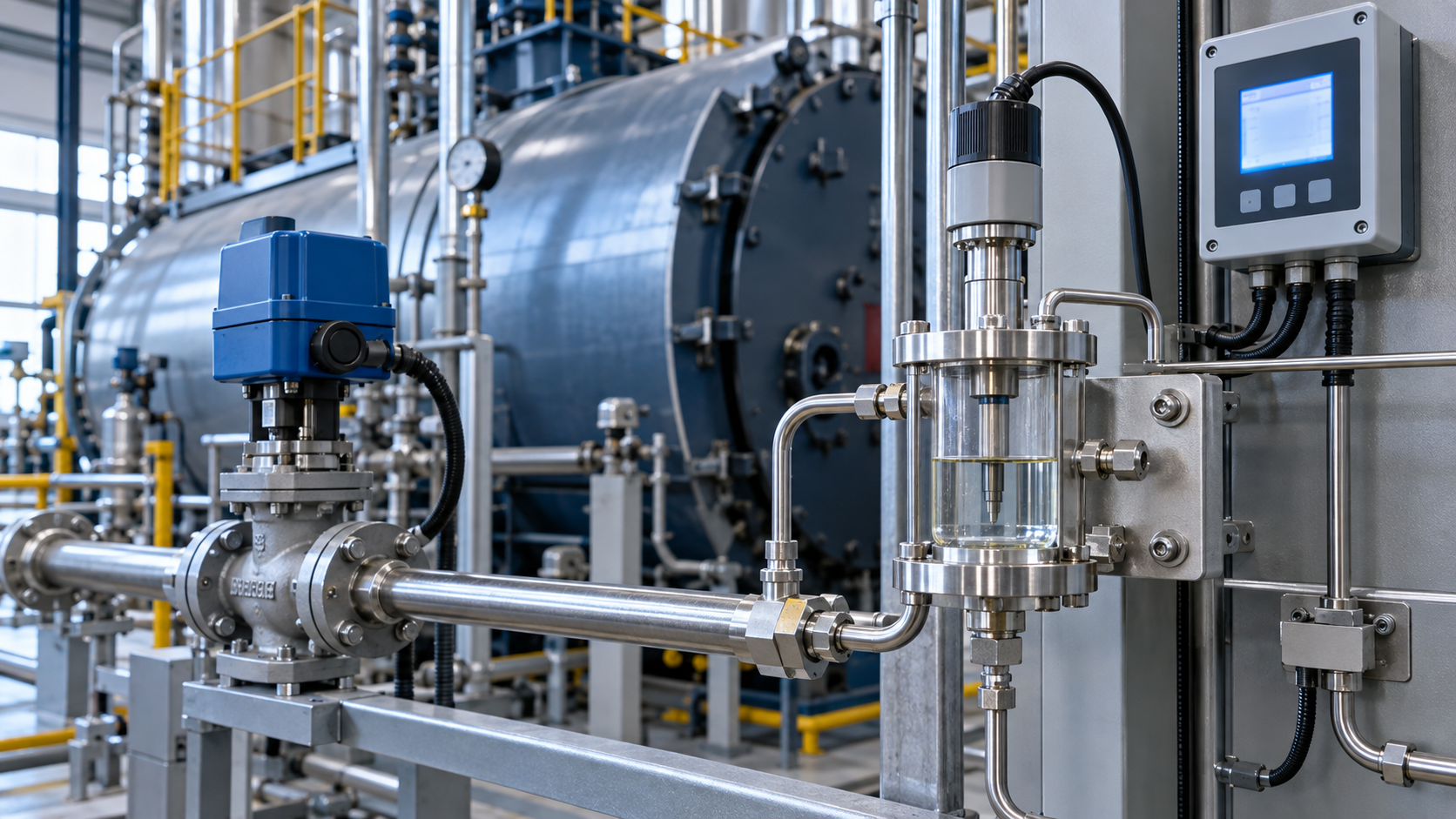

Датчик проводимости должен видеть представительную котловую воду, а не локально разбавленный или химически концентрированный поток. Варианты монтажа зависят от конструкции котла: электродный датчик устанавливают непосредственно в котле, в выносной измерительной камере либо в линии непрерывной продувки по схеме производителя. Точку отбора не размещают там, где показание искажают подача питательной воды, дозирование реагентов, застой или пузырьки пара.

Схема с выносной камерой облегчает обслуживание, но требует правильной циркуляции или периодической промывки измерительного участка. При прямом монтаже особенно важны монтажные расстояния, постоянное погружение электрода и отсутствие контакта с внутренними металлическими элементами. Конкретную схему и размеры принимают в соответствии с руководством по эксплуатации на выбранный датчик и документацией изготовителя котла.

Рекомендации по внедрению автоматического контроля

• Зафиксировать пределы водно-химического режима. Уставку берут из документации на котел котла и утверждённого режима с учётом давления, требований к пару и применяемой водоподготовки. Универсальной уставки для всех котлов нет.
• Получить репрезентативные данные. Анализируют электрическую проводимость и химический состав питательной и котловой воды на характерных нагрузках.
• Рассчитать продувку. Определяют минимальный, нормальный и максимальный расход, затем подбирают клапан по расходной диаграмме и перепаду давления.
• Согласовать компоненты контура. Проверяют совместимость электродного датчика или преобразователя, регулятора, электропривода, терминала индикации и интерфейсов автоматики.
• Спроектировать безопасный отвод. Учитывают вскипание горячей воды после снижения давления, противодавление, расширительную ёмкость, охлаждение стоков и, если это экономически оправдано, возврат тепла.
• Выполнить монтаж и наладку. Проверяют ход клапана, аварийные пределы, режим ожидания, функцию промывки, температурную компенсацию и реакцию системы на изменение электрической проводимости.
• Подтвердить результат пробами. Показания датчика сопоставляют с лабораторным анализом и затем повторяют проверку по эксплуатационному графику.

Типичные ошибки

1. Подмена нижней продувки непрерывной. Растворённые соли и осевший шлам требуют разных точек отбора и режимов работы.
2. Универсальная уставка из справочника. Допустимый предел зависит от котла, давления, нагрузки, водоподготовки и требований к чистоте пара.
3. Прямой пересчёт проводимости в ppm без проверки. Коэффициент зависит от состава воды; его подтверждают анализом.
4. Отсутствие температурной компенсации. Регулятор реагирует на изменение температуры как на изменение концентрации.
5. Выбор клапана по диаметру трубы. Клапан с недостаточным DN не обеспечит требуемый отвод, а при избыточным DN ухудшится точность регулирования.
6. Применение обычного регулирующего клапана без проверки режима. На клапане продувки возникают большой перепад давления и вскипание, поэтому важны конструкция дросселирующего органа и допустимые параметры.
7. Игнорирование состояния электрода. Отложения, пузырьки и неверная постоянная ячейки смещают показание даже при исправной автоматике.

Что контролировать после ввода в эксплуатацию

Автоматизация не отменяет эксплуатационный контроль. Следует отслеживать тренд электрической проводимости, положение клапана, частоту достижения пределов, расход подпитки и соответствие показаний контрольным пробам. Необычно большое открытие при прежней нагрузке может указывать на изменение качества питательной воды, загрязнение возвратного конденсата, ошибку датчика или проблемы с пропускной способностью линии.

Периодически проверяют герметичность закрытия, состояние плунжера и уплотнений, свободный ход привода, пробоотборник и измерительный электрод. Все работы на оборудовании под давлением и с горячей водой выполняют обученные специалисты после безопасного отключения и сброса давления в соответствии с руководствами изготовителей и правилами предприятия.

Краткий вывод

Клапан непрерывной продувки GESTRA нужен для управляемого отвода котловой воды с повышенной концентрацией растворённых примесей. Ручной BA подходит для устойчивого режима с регулярным лабораторным контролем; электроприводной BAE становится частью автоматического контура, когда проводимость должна поддерживаться без постоянной ручной корректировки.

Надёжный результат даёт не отдельный клапан, а согласованная система: представительное измерение с температурной компенсацией, обоснованная уставка, регулятор, правильно рассчитанная арматура и периодическая сверка с анализом воды.

Для технического запроса полезно заранее уточнить паропроизводительность, давления до и после клапана, проводимость питательной и котловой воды, требуемый расход, DN и схему автоматизации; затем сопоставить их с доступными клапанами непрерывной продувки GESTRA.
