Редукционно-охладительные установки (РОУ) ёмкостного типа представляют собой технологическое оборудование для снижения давления и температуры пара до параметров, которые соответствуют установленным технологическим требованиям. Данные установки обеспечивают надёжную и бесперебойную работу тепловых сетей, котлов, турбин и иных систем, в которых необходима подготовка пара для последующего применения — в производственных процессах, системах отопления и при решении других технологических задач.
Необходимый элемент инфраструктуры для обеспечения эффективной и безопасной работы технологических систем, требующих подготовки пара с определёнными параметрами. Снижают давление пара при переходе от высоких параметров в турбине к более низким в теплосетях, охладить перегретый пар до безопасной для оборудования и трубопроводов температуры, а также поддерживать заданные уровни давления и температуры в системах теплоснабжения и при реализации технологических процессов.
Принцип работы и конструкция
РОУ емкостного типа работают на основе сочетания редуцирования давления и охлаждения пара (2 процесса).
Пар высокого давления проходит через регулирующий клапан (редуктор), где его давление резко снижается. В специальной ёмкости (сепараторе-охладителе) пар смешивается с охлаждающей водой, которая впрыскивается через форсунки. За счет этого происходит конденсация части пара, температура пара снижается до заданного уровня, а избыточная влага отделяется в сепарационной части емкости. На выходе получается пар с требуемыми параметрами (давление, температура, влажность), который направляется в тепловую сеть или к потребителям.

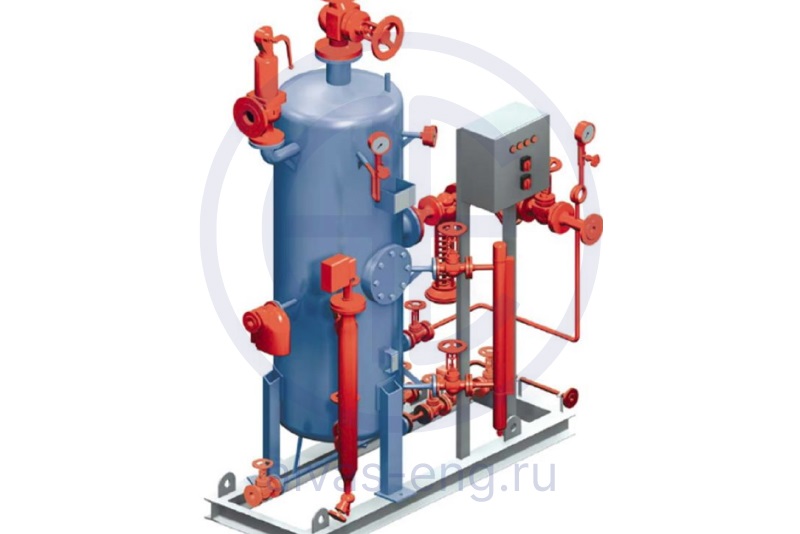

Ключевой элемент конструкции таких установок — емкость (камера), в которой происходят процессы редуцирования и охлаждения. Емкость позволяет более равномерно распределить потоки пара и воды, минимизируя гидравлические удары и обеспечивая стабильность параметров на выходе.
Особенности:
- Буферный объем. Емкость служит буфером, который позволяет сгладить резкие перепады давления и температуры, обеспечивая более стабильную работу системы.
- Эффективное смешивание. Благодаря конструкции камеры, достигается равномерное смешивание пара и воды, что повышает эффективность охлаждения.
- Устойчивость к пиковым нагрузкам. Такие установки способны компенсировать резкие изменения в параметрах входящего пара.
Преимущества
Преимущества редукционно-охладительных установок емкостного типа:
- Надежность. Высокая устойчивость к перепадам давления и температуры, что обеспечивает долговечную эксплуатацию.
- Компактность. Установки занимают минимальное пространство, что облегчает их размещение в условиях ограниченного пространства.
- Высокое качество пара. Сухость насыщенного пара на выходе составляет не менее 98%, что соответствует требованиям к технологическим процессам.
- Стабильность работы. Гарантированное поддержание заданных параметров пара во всех режимах эксплуатации.
- Широкий диапазон производительности. Обеспечивается работа с насыщенным паром при расходах от 60 кг/ч до 20 т/ч.
- Гибкость эксплуатации. Диапазон рабочих давлений пара составляет от 0,05 МПа до 3,2 МПа, а рабочие расходы охватывают диапазон от 0% до 100%.
- Экономичность. Давление охлаждающей воды может быть всего на 0,1 МПа выше давления пара, что снижает потребность в сложных насосных системах.
- Работа в циклическом режиме. Установки адаптированы для эксплуатации в условиях переменной нагрузки.
- Оптимальная стоимость. Применение российских комплектующих снижает цену оборудования без потери качества.
- Долговечность. Гарантийный срок эксплуатации составляет не менее 24 месяцев с момента ввода в эксплуатацию.
Применение емкостных РОУ
На ТЭЦ РОУ емкостного типа может снижать давление пара с 13 МПа до 1,2 МПа и охлаждать его с 560°C до 200°C! Редукционно-охладительные установки емкостного типа находят применение в различных отраслях:
- Энергетика. Используются для подготовки пара в тепловых электростанциях.
- Промышленность. Применяются для обеспечения технологических процессов в химической, нефтегазовой и пищевой промышленности.
- Жилищно-коммунальное хозяйство. Устанавливаются в системах централизованного теплоснабжения для подготовки пара, используемого в отопительных системах или для горячего водоснабжения.
